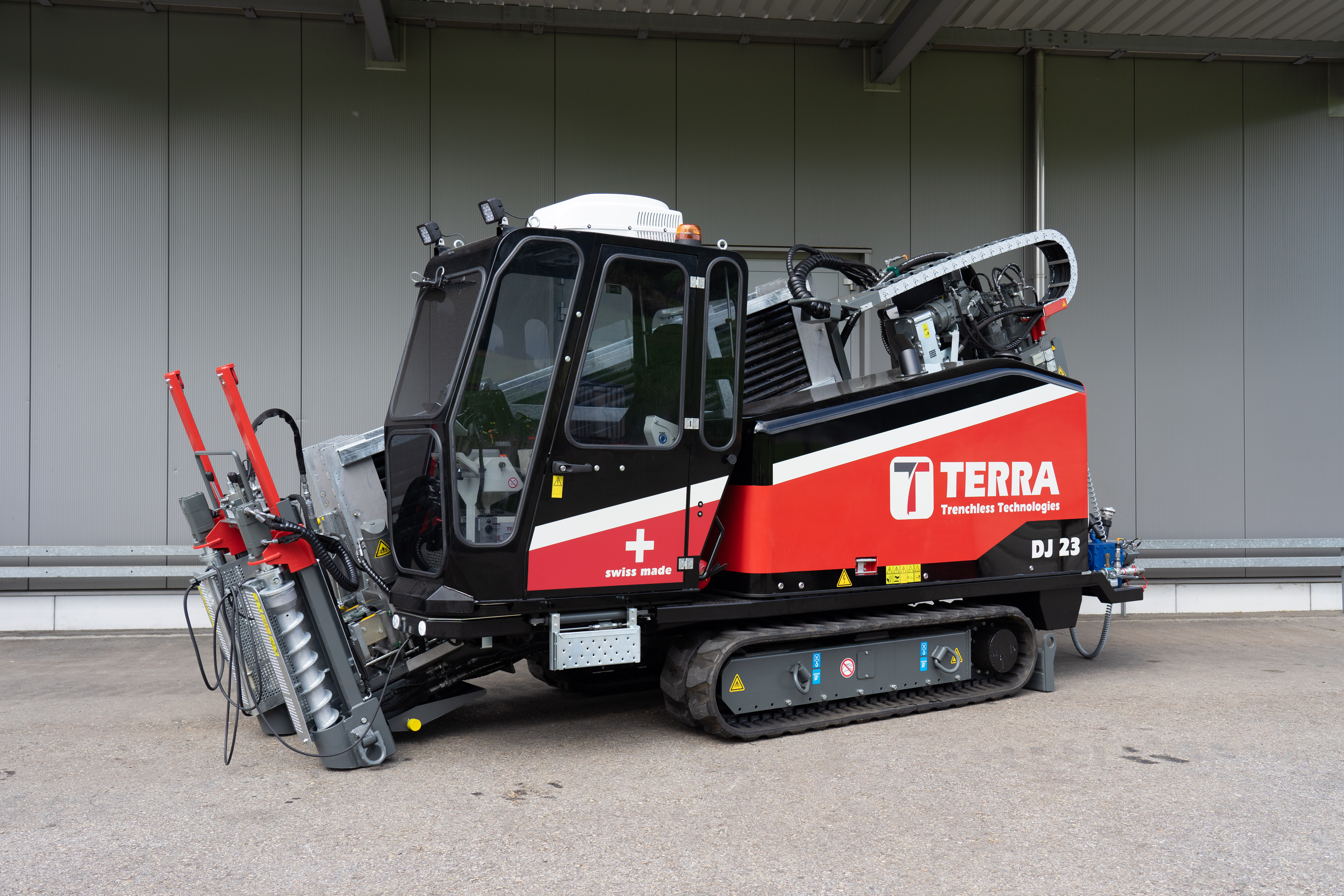

TERRA-JET DJ 23

Clase HDD: 10 - 13 toneladas

MOTOR DIESEL DEUTZ DE 101 HP DE POTENCIA

    Equipado con un motor diésel DEUTZ de 101 HP (Euro nivel 5), el TERRA-JET DJ 23 ofrece hasta 11 toneladas de potencia de tracción y empuje, 3.100 Nm. de par y una velocidad máxima de 284 rpm en la barra de perforación.
    Con niveles de ruido y consumo de diésel reducidos, el equipo es ideal para zonas urbanas con espacios reducidos. El equipo asimismo también tiene una pequeña huella de CO2 y un rápido tiempo de instalación
    El equipo de perforación DJ 23, de fácil maniobrabilidad, es potente y a la vez compacto. Esto hace que el equipo sea ideal incluso en espacios reducidos.

MOTOR DIESEL DEUTZ DE 101 HP DE POTENCIA
MOTOR DIESEL DEUTZ DE 101 HP DE POTENCIA

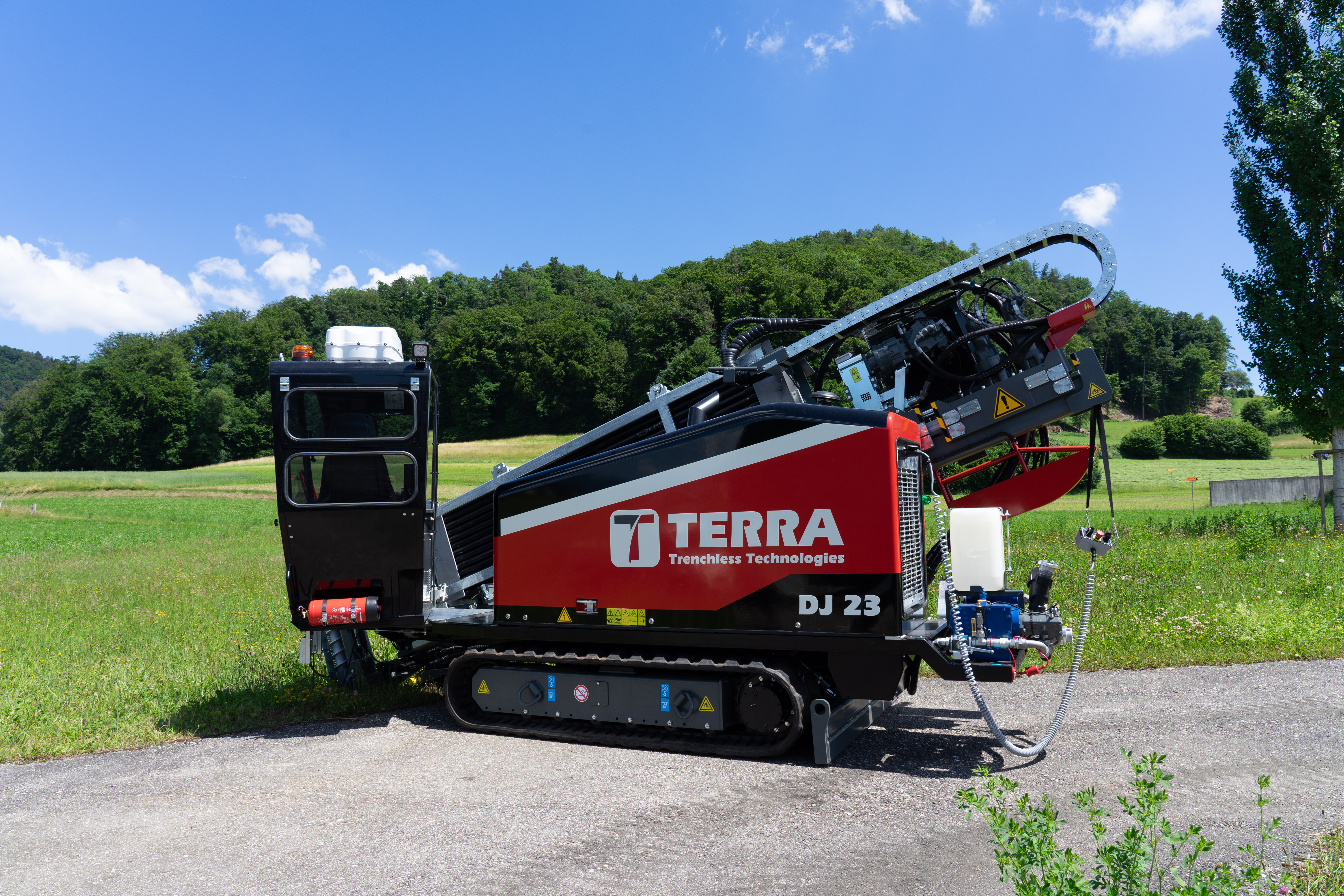

CABINA GIRATORIA HIDRÁULICA

    La DJ 23 dispone de una cabina pivotante hidráulica. Puede girar de 0° a 60°, incluso cuando el operador está sentado en la cabina. De este modo, el maestro perforador puede elegir la mejor posición para sentarse.

CABINA GIRATORIA HIDRÁULICA
CABINA GIRATORIA HIDRÁULICA

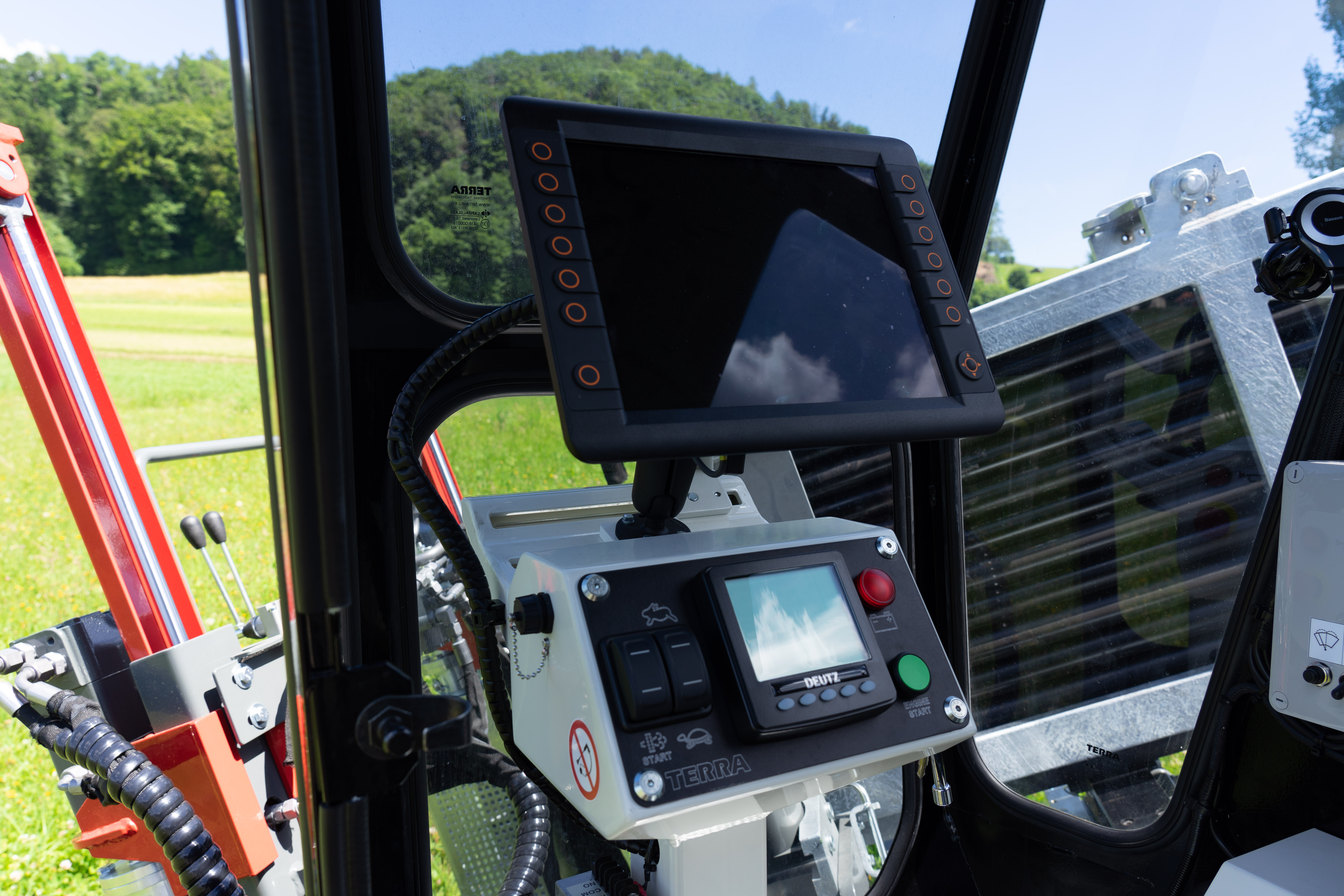

CONCEPTO DE FUNCIONAMIENTO ÚNICO

    Elementos de manejo inteligentes, como el control de avance, el automático de paletas o el tempomat de perforación, facilitan enormemente la perforación al operario. El control electrónico de alimentación ADBSe en combinación con el Auto Torque regula la velocidad de alimentación en milisegundos. El operador puede sentarse y dejar que la máquina haga el trabajo.
    La cámara integrada sobre el carro de arrastre ofrece una vista perfecta del tomador de barras. La grabación se proyecta en directo en la pantalla del operador.

CONCEPTO DE FUNCIONAMIENTO ÚNICO
CONCEPTO DE FUNCIONAMIENTO ÚNICO

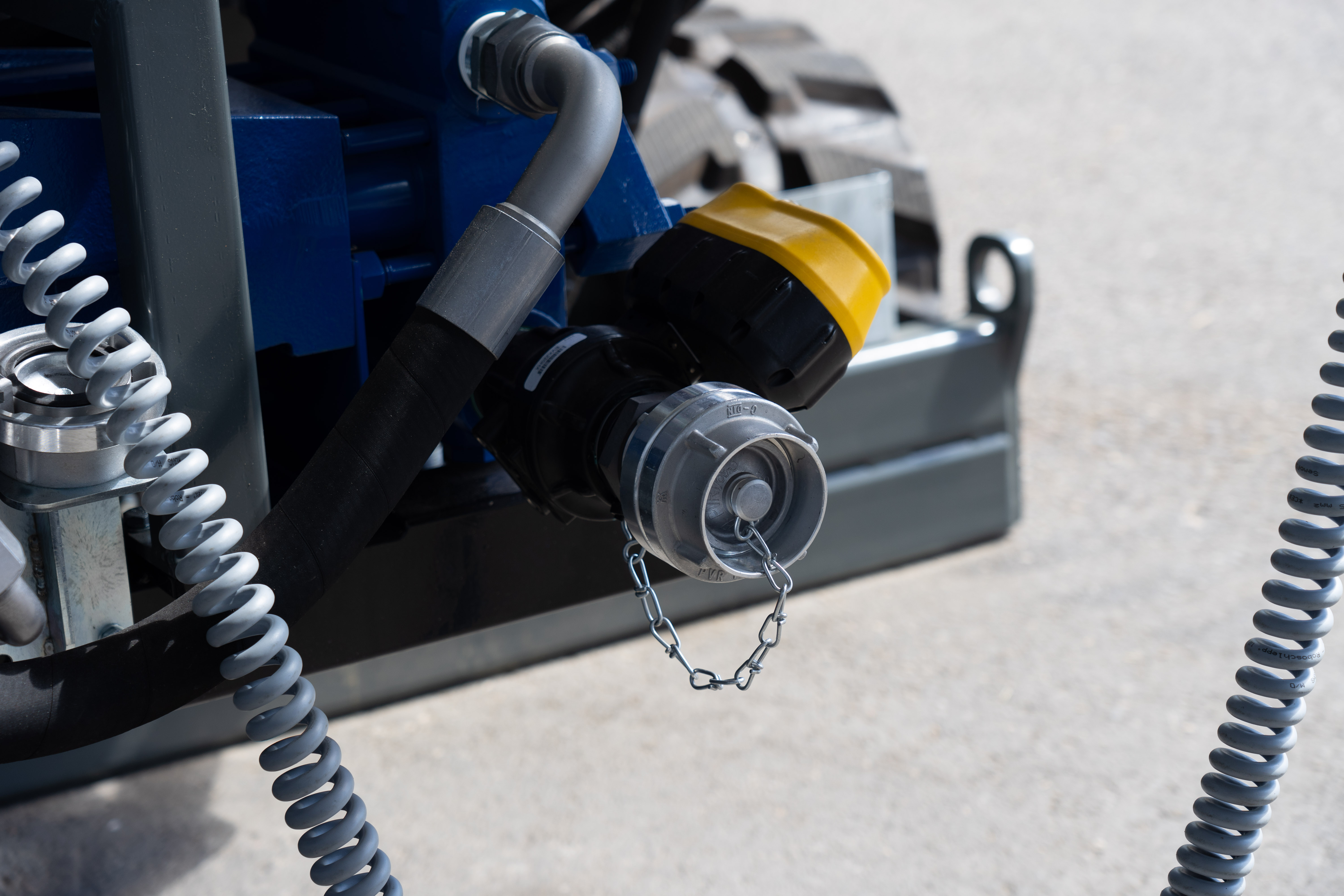

ALTO VOLUMEN DE LAVADO (BOMBA FMC)

    Con un volumen de lavado de 185 ltr/min, la DJ 23 tiene el mayor volumen de lavado de su clase. Esto significa que incluso los sustratos difíciles pueden ser abordados. Opcionalmente, están disponibles 260 ltr/min.
    Gracias a un sensor de presión en el lado de aspiración, la bomba FMC no puede funcionar en seco cuando el depósito está vacío. Esto aumenta la vida útil y reduce el desgaste de la bomba.

ALTO VOLUMEN DE LAVADO (BOMBA FMC)
ALTO VOLUMEN DE LAVADO (BOMBA FMC)

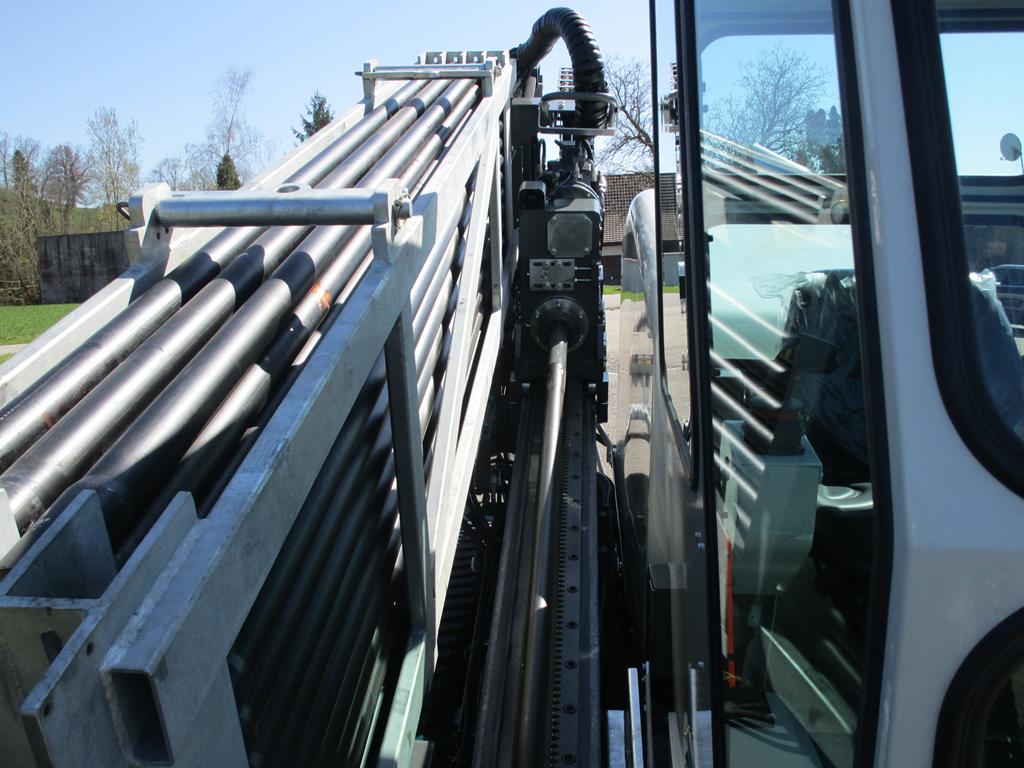

ENGRANAJE Y PIŇON

    El avance y la retracción del carro motriz se realiza mediante un accionamiento de engranajes y piñon. Este es robusto y potente. Tres motores hidráulicos con caja de cambios proporcionan el accionamiento. El motor de ajuste del pistón axial del carro de arrastre genera el alto torque (AUTO TORQUE).

ENGRANAJE Y PIŇON
ENGRANAJE Y PIŇON

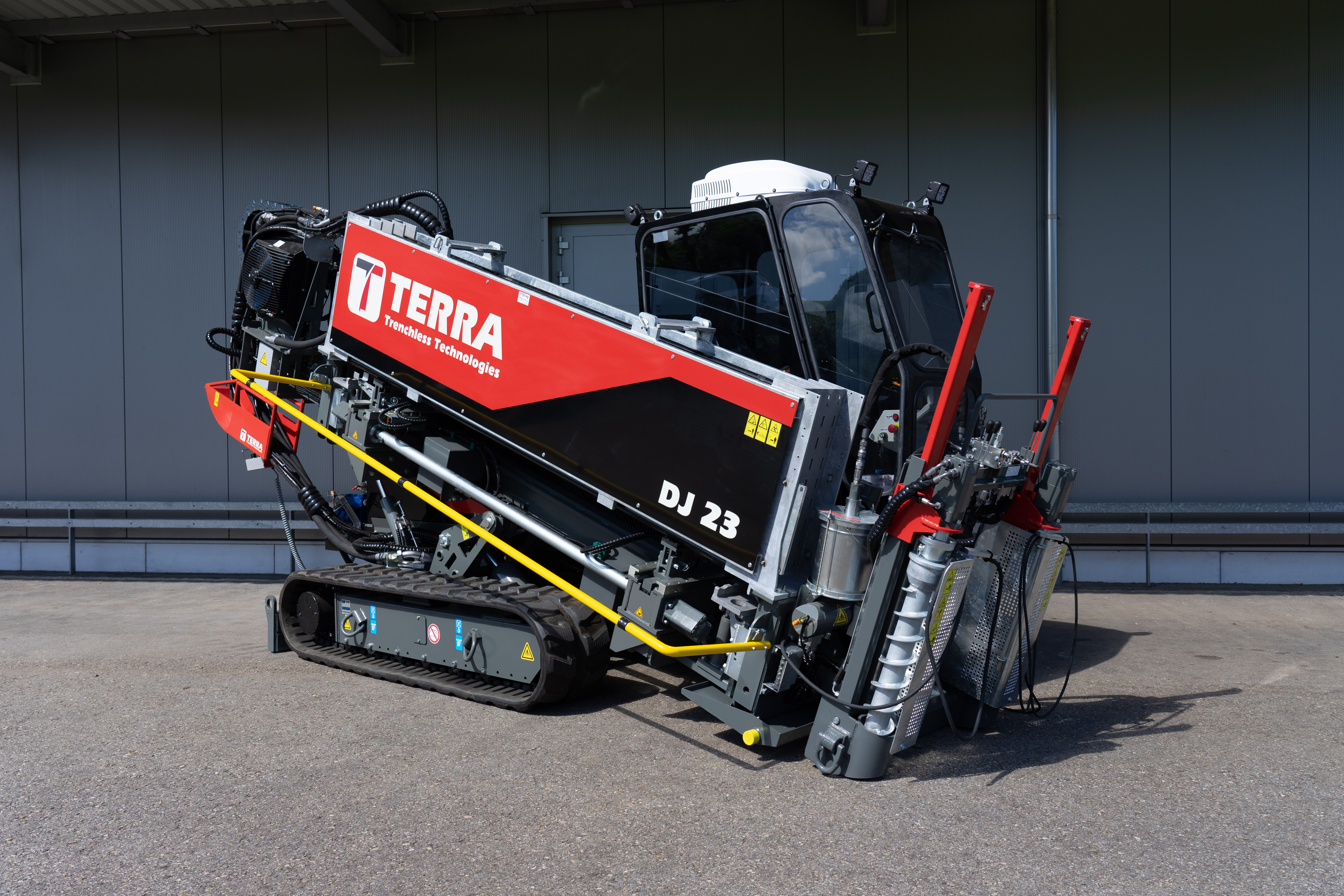

RAMPA DE PERFORACIÓN OSCILANTE

    La recientemente desarrollada rampa de perforación oscilante tiene dos articulaciones de rotación, por lo que la segunda articulación giratoria puede moverse a lo largo de una trayectoria circular. Esto permite ángulos de entrada de 19% - 40% (11° - 22°). Las orugas de goma permanecen siempre en el suelo hasta un 36%.

RAMPA DE PERFORACIÓN OSCILANTE
RAMPA DE PERFORACIÓN OSCILANTE

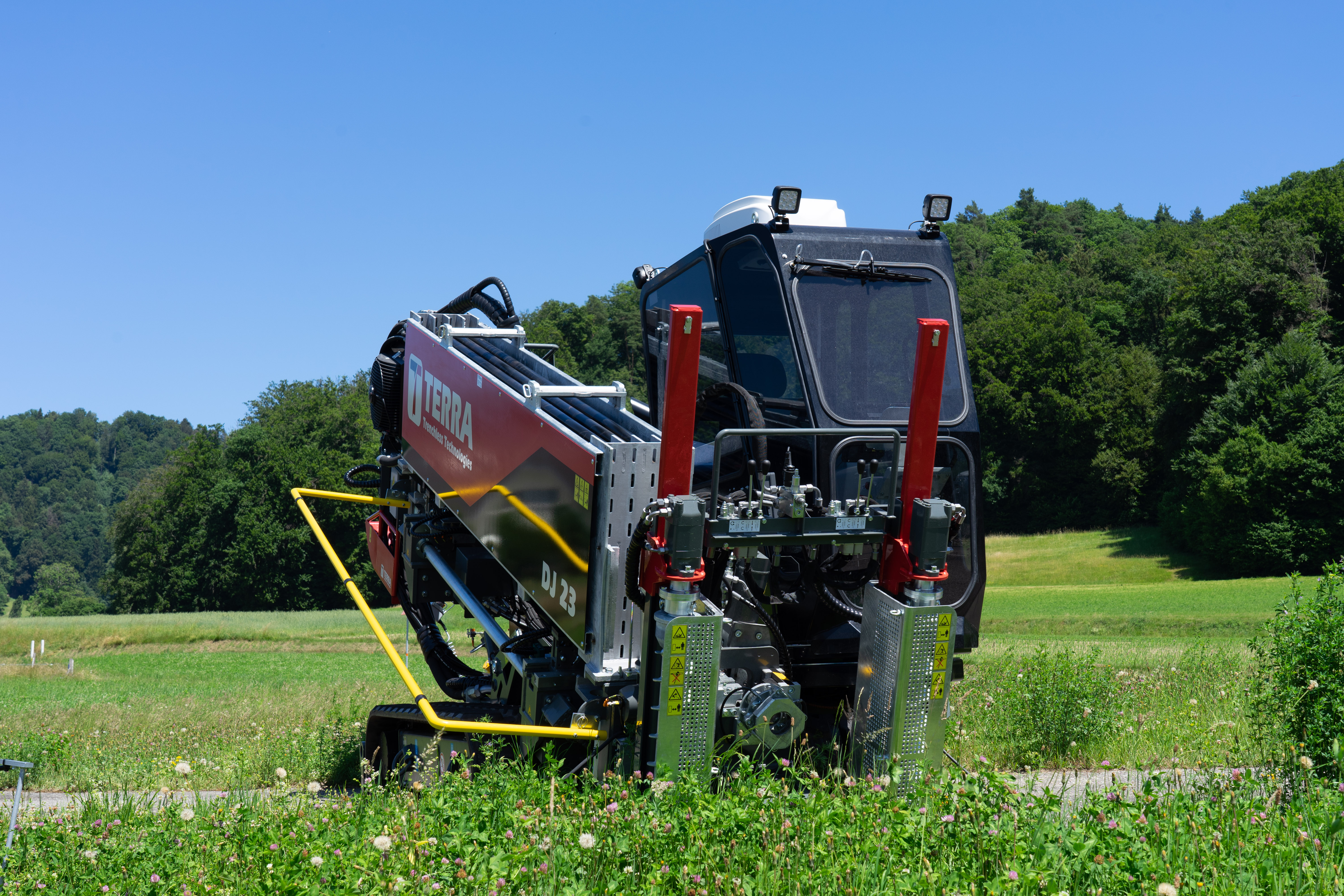

MAGAZIN DE BARRAS (GALVANIZADO EN CALIENTE) CON SISTEMA DE RECARGA

    El DJ 23 lleva a bordo 52 barras de perforación de 3,05 mts. de longitud. Esto da una longitud total de perforación de 158 mts. El cargador de barras está galvanizado en caliente para una mejor protección de la superficie. Si se necesita una perforación más larga, el cargador de barras se puede rellenar con el sistema de recarga. O simplemente se puede cambiar el cargador de barras vacío por uno lleno.

MAGAZIN DE BARRAS (GALVANIZADO EN CALIENTE) CON SISTEMA DE RECARGA
MAGAZIN DE BARRAS (GALVANIZADO EN CALIENTE) CON SISTEMA DE RECARGA

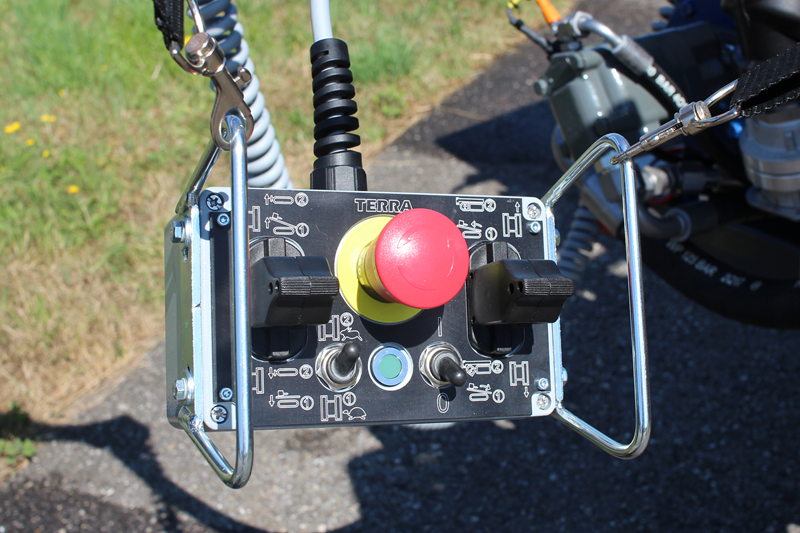

CONTROL DE ACCIONAMIENTO REMOTO

    El DJ 23 dispone de un mando a distancia. Se puede conectar detrás o al lado de la plataforma de perforación. Por lo tanto, el TERRA-JET DJ 23 puede ser conducido detrás o al lado del equipo de perforación.

CONTROL DE ACCIONAMIENTO REMOTO
CONTROL DE ACCIONAMIENTO REMOTO



Datos técnicos

Datos técnicos

*  Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
110 kN (11 t)
22'900 lbs
Fuerza de perforación
110 kN (11 t)
23,000 lbs
Fuerza motriz
75 kW (101 PS)
101 HP
Par, nivel 1
3'100 Nm
3.000 ft.lbs
No. de revoluciones varillas, nivel 2
284 U/min
284 rpm
Drilling fluid volume
185 l/min
50 gpm
Presión máxima de enjuague
80 bar
1,160 psi
Carriage travel speed
43 m/min
141 ft/min
ø of the pilot bore
60 - 110 mm
2.5” - 4”
Minimum entry angle
11° (19 %)
11° (19 %)
Maximum entry angle
22° (40 %)
22° (40 %)
Diámetro de ensanche máximo*
ø 420 mm
ø 17"
Largo máximo de perforación*
200 m
650 ft
Largo de varillas
3.05 m
10 ft
Diámetro de varillas
60/54 mm
2.36“/2.12“
Radio de flexión de la tubería a colocarse**
34 m
110 ft
3.3 km/h
2.3 miles/h
Carga acústica para el operador - sin cabina
85 dB(A)
85 dB(A)
Carga acústica Lwa
104 dB(A)
104 dB(A)
Medidas largo X ancho X alto con cabina
6.10 x 1.80 x 2.53 m
20,0 x 5,58 x 8,25 ft
6.07 x 2.20 x 2.53 m
19,9 x 7,2 x 8,3 ft
Medidas largo X ancho X alto sin cabina
5.92 x 1.80 x 2.63 m
19,4 x 5,9 x 8,6 ft
weight without cabin with 30 drill rods, ø 55 mm
6.8 t
18.800 lbs
Peso incl. barillas
8.2 t
15.700 lbs

Sus beneficios

Fast with the highest rotation speed:

284 rpm on the drill rod

With large comfort driver's cabin:

Comfortable and easy work

ADBSe:

Automatic electronic drilling and backreaming system

Carve mode:

Easy steering in hard ground

Cruise mode

Automatic drilling at the push of a buttom

Thrust control:

Automatic speed adjustment to a maximum thrust control
