Trenchless Technology HDD drilling machines and piercing tools
TERRA-JET DJ 13

Clase HDD: 6 - 8 toneladas

ROBUSTO MOTOR DIESEL HATZ DE 75 HP

    Impulsada con un potente motor diésel HATZ de 75 HP. (nivel 5), el TERRA-JET DJ 13 ofrece hasta 6 toneladas de potencia de tracción y empuje, 2.300 Nm de par y una velocidad máxima de 225 rpm. en la barra de perforación.
    Con su reducido nivel de ruido y consumo de diésel, el equipo es ideal para zonas urbanas donde el espacio es escaso. El equipo también tiene una pequeña huella de CO2 y un rápido tiempo de instalación.

ROBUSTO MOTOR DIESEL HATZ DE 75 HP
ROBUSTO MOTOR DIESEL HATZ DE 75 HP

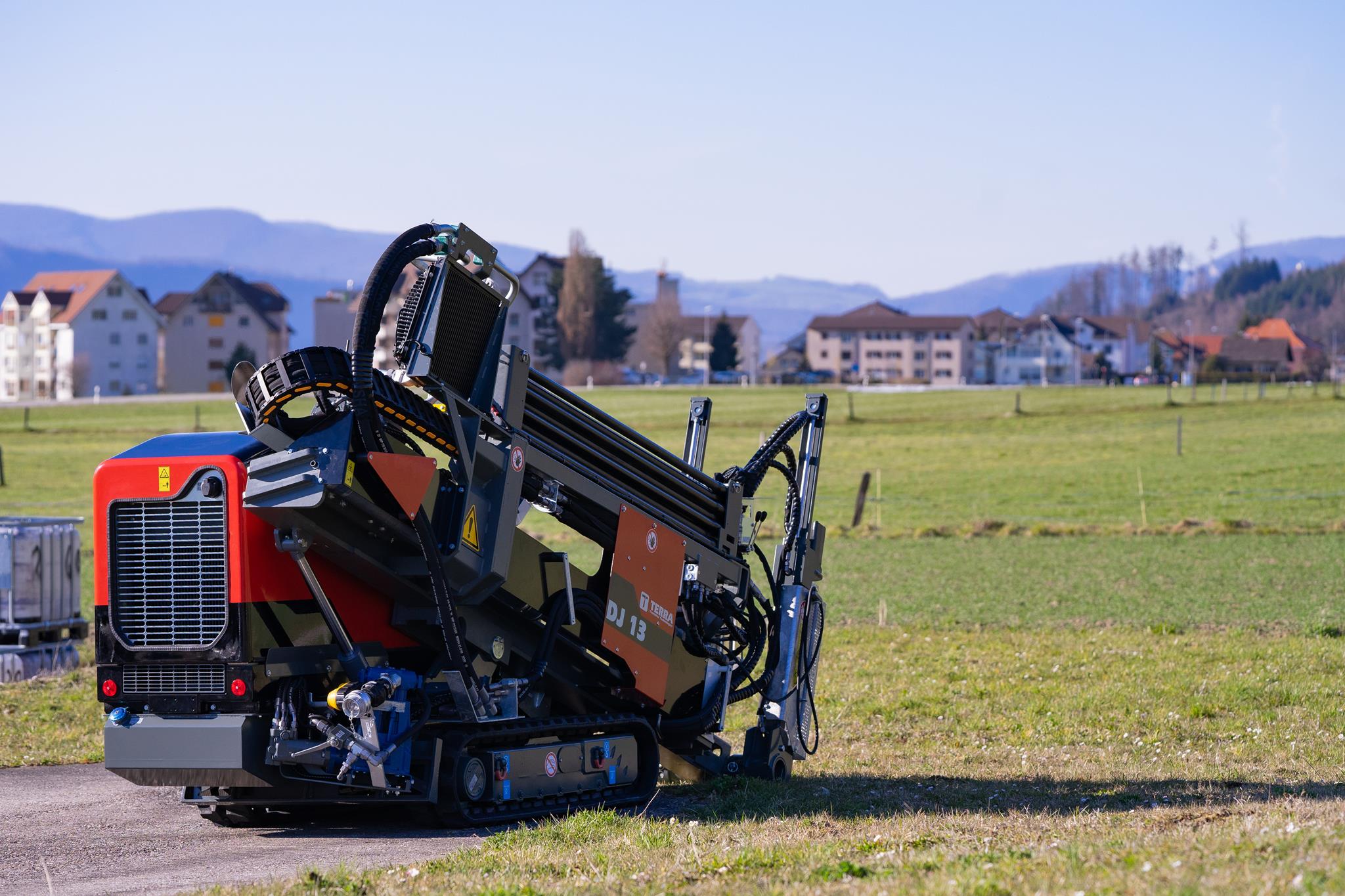

A bordo bomba para líquidos de lavado FMC de 95 ltr/min. (opcional 160 ltr/min.)

    Con un volumen de lavado de 95 ltr/min, la DJ 13 tiene el mayor volumen de lavado de su clase. Esto significa que incluso los sustratos difíciles pueden ser abordados. Opcionalmente están disponibles 160 ltr/min.

A bordo bomba para líquidos de lavado FMC de 95 ltr/min.
(opcional 160 ltr/min.)
A bordo bomba para líquidos de lavado FMC de 95 ltr/min. (opcional 160 ltr/min.)

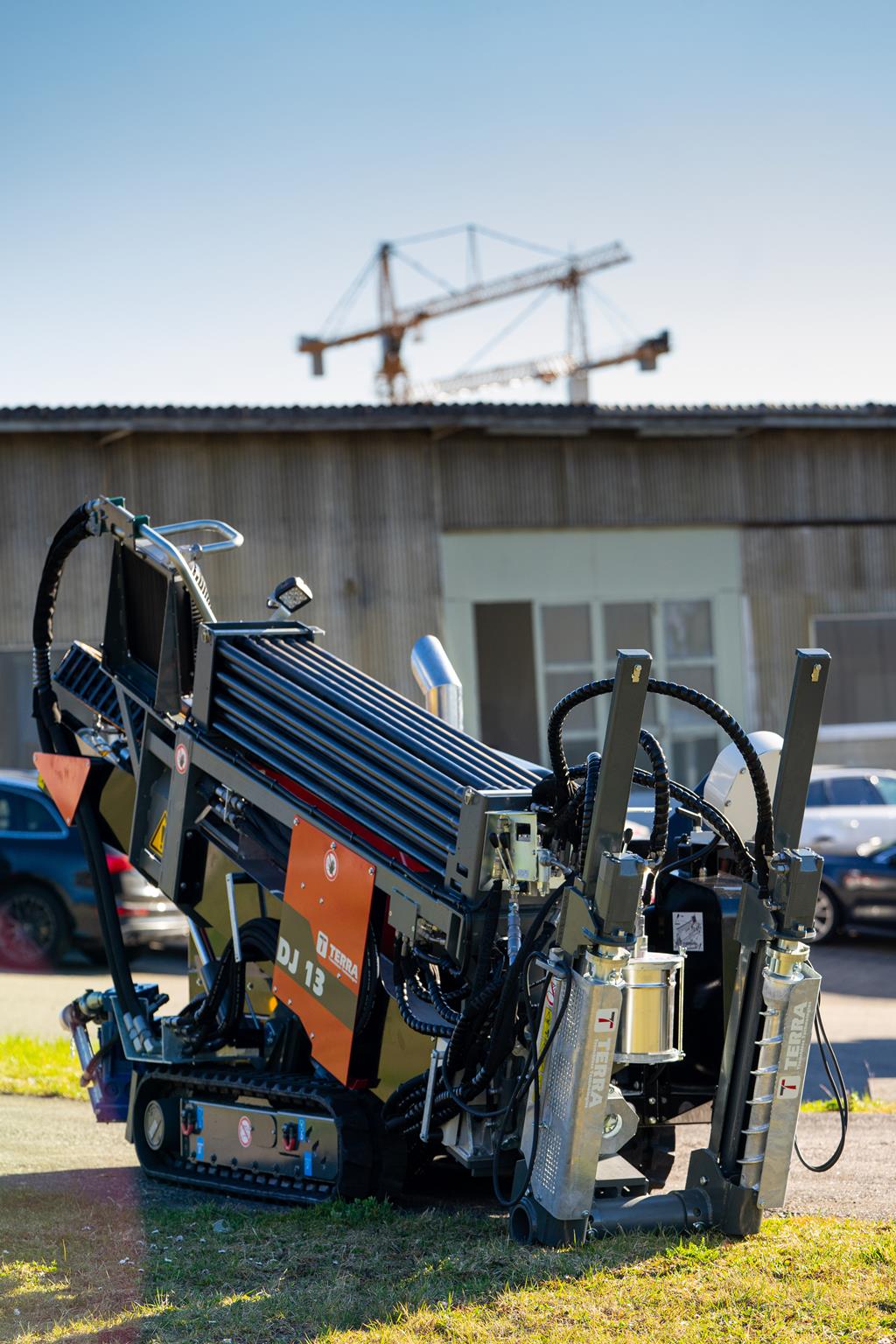

BARRAS DE PERFORACIÓN DE ALTA CALIDAD

    Las barras de perforación de 2 mt. de longitud se caracterizan por tener un radio de colocación mínimo de sólo 28 mt. Esto significa que las líneas de suministro se pueden sortear y colocar sin problemas. El magazin de barras de perforación estandar contiene 90 mt.

BARRAS DE PERFORACIÓN DE ALTA CALIDAD
BARRAS DE PERFORACIÓN DE ALTA CALIDAD

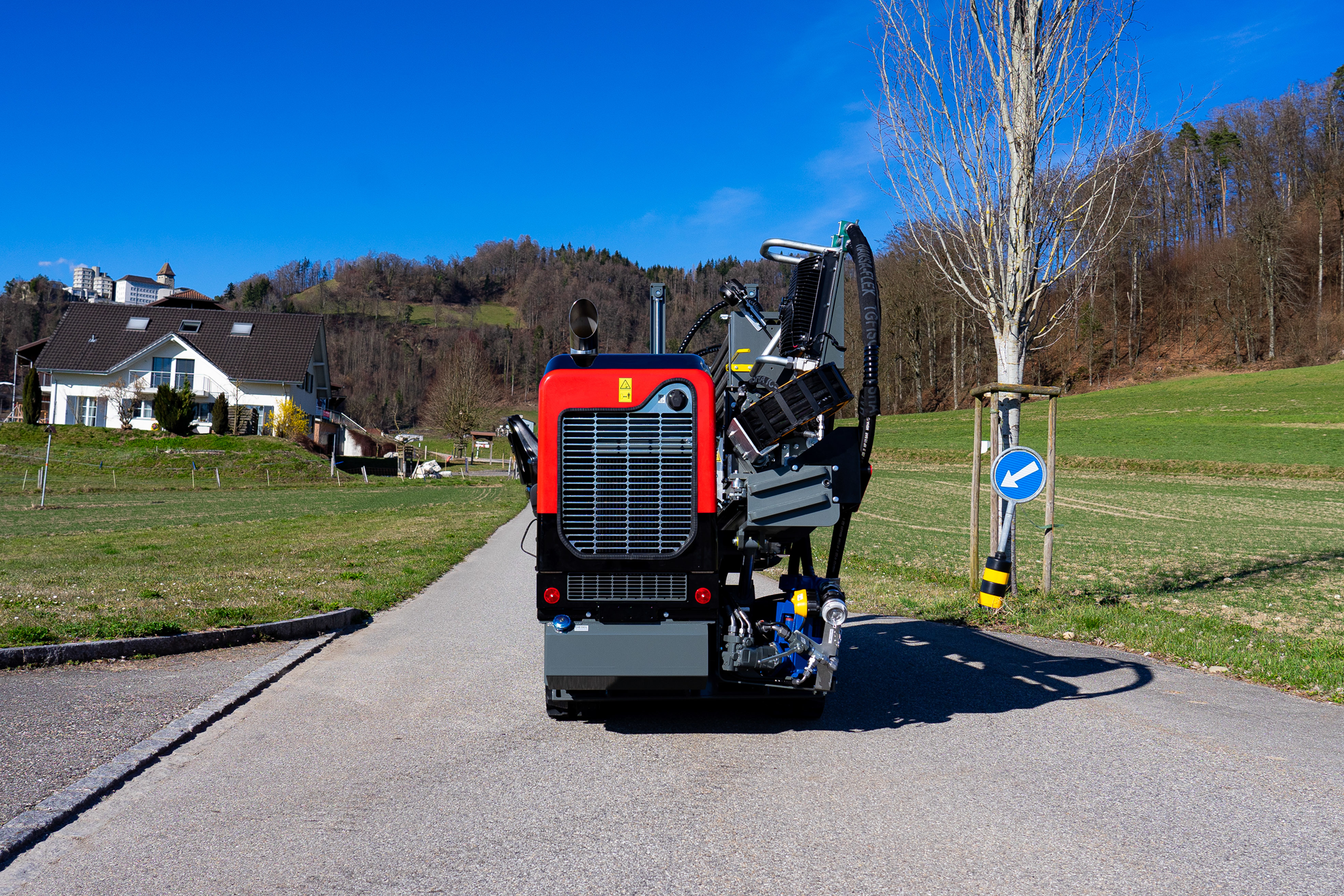

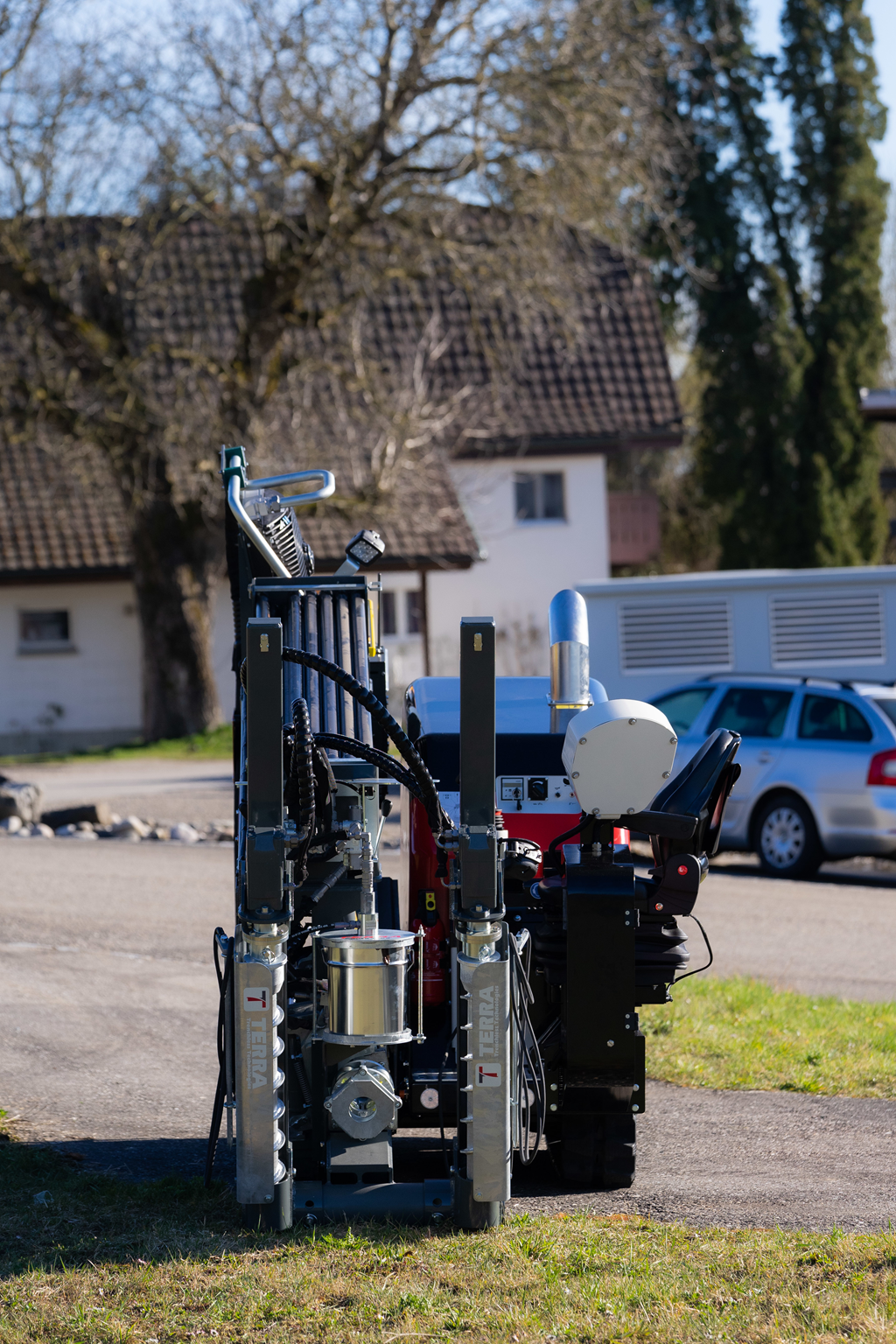

PEQUEŇO Y COMPACTO

    El compacto y maniobrable equipo de perforación DJ 13 puede pasar por una entrada de 1,30 mt. de ancho y ser maniobrado cómodamente por control remoto.

PEQUEŇO Y COMPACTO
PEQUEŇO Y COMPACTO

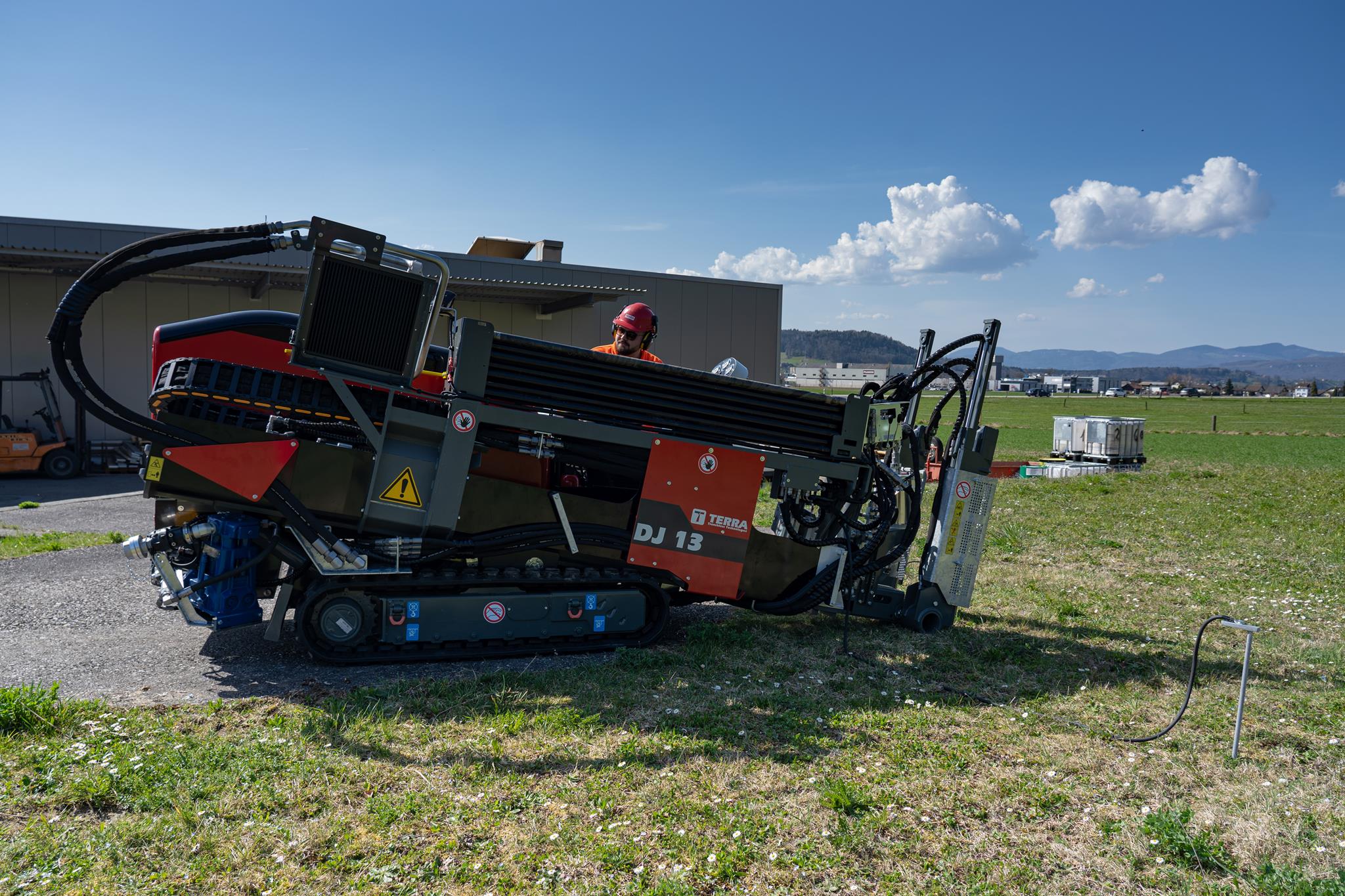

RAMPA DE PERFORACIÓN CON RODAMIENTO OSCILANTE (PATENTADO)

    TERRA ha desarrollado una nueva rampa de perforación oscilante para la DJ 13. Tiene dos puntos de rotación con dos cilindros. Con este sistema único, la rampa de perforación puede moverse desde el 18% hasta el 40% (10° - 22°). Las orugas de goma se mantienen siempre en el suelo hasta un 36% para una buena estabilidad.

RAMPA DE PERFORACIÓN CON RODAMIENTO OSCILANTE (PATENTADO)
RAMPA DE PERFORACIÓN CON RODAMIENTO OSCILANTE (PATENTADO)

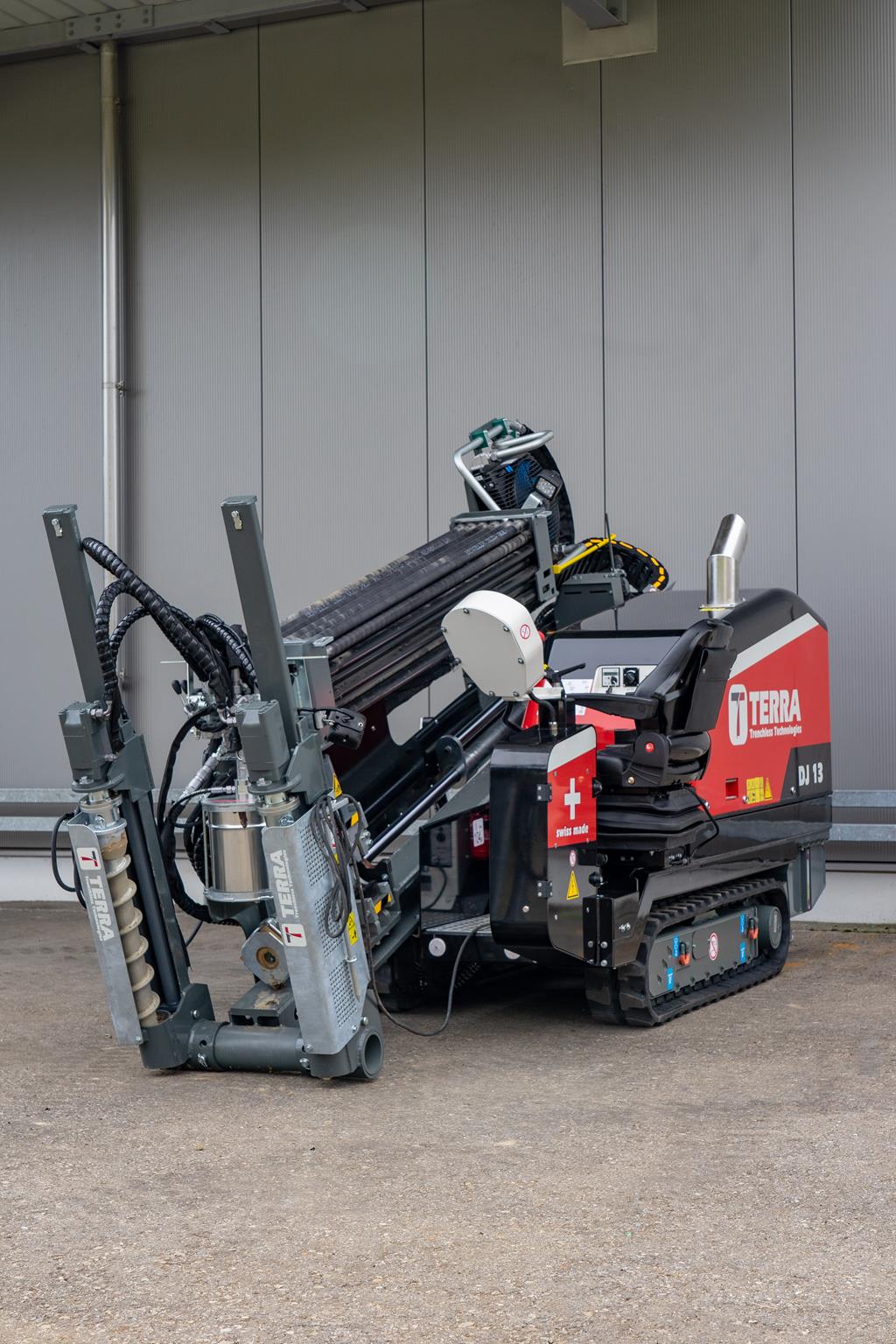

ALIMENTACIÓN DE DOBLE CILINDRO (PATENTADO)

    El avance y la retracción del carro motriz se realizan mediante un accionamiento directo de doble cilindro. Es un sistema sin pérdidas, robusto y potente. El doble cilindro actúa en ambas direcciones con toda su potencia.

ALIMENTACIÓN DE DOBLE CILINDRO (PATENTADO)
ALIMENTACIÓN DE DOBLE CILINDRO (PATENTADO)

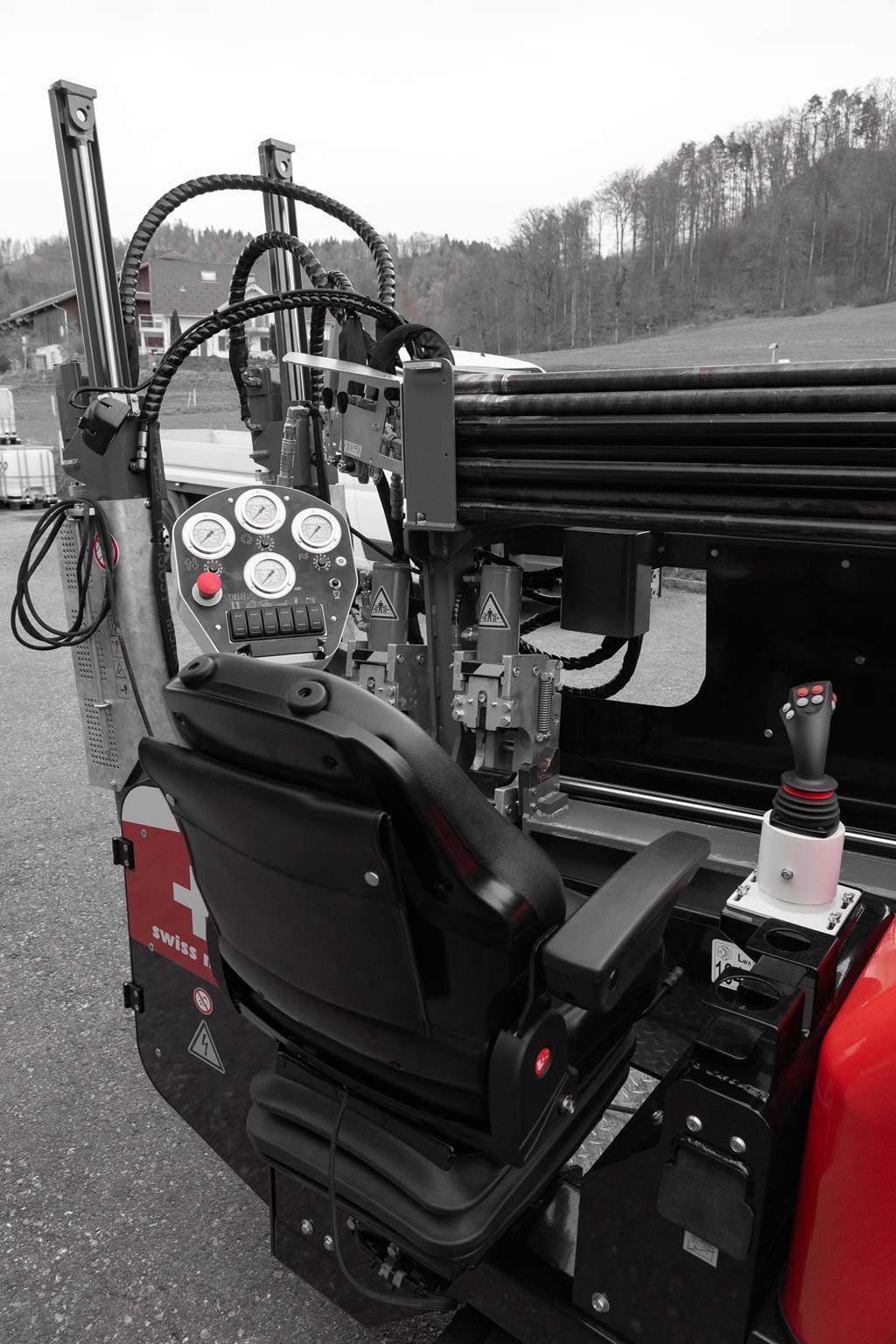

PUESTO DEL OPERADOR

    El puesto del operador está claramente dispuesto. Incluso los grandes maestros de la perforación encuentran suficiente espacio. La perforación se realiza con un cómodo joystick. El cuadro de mandos está claramente organizado.

PUESTO DEL OPERADOR
PUESTO DEL OPERADOR

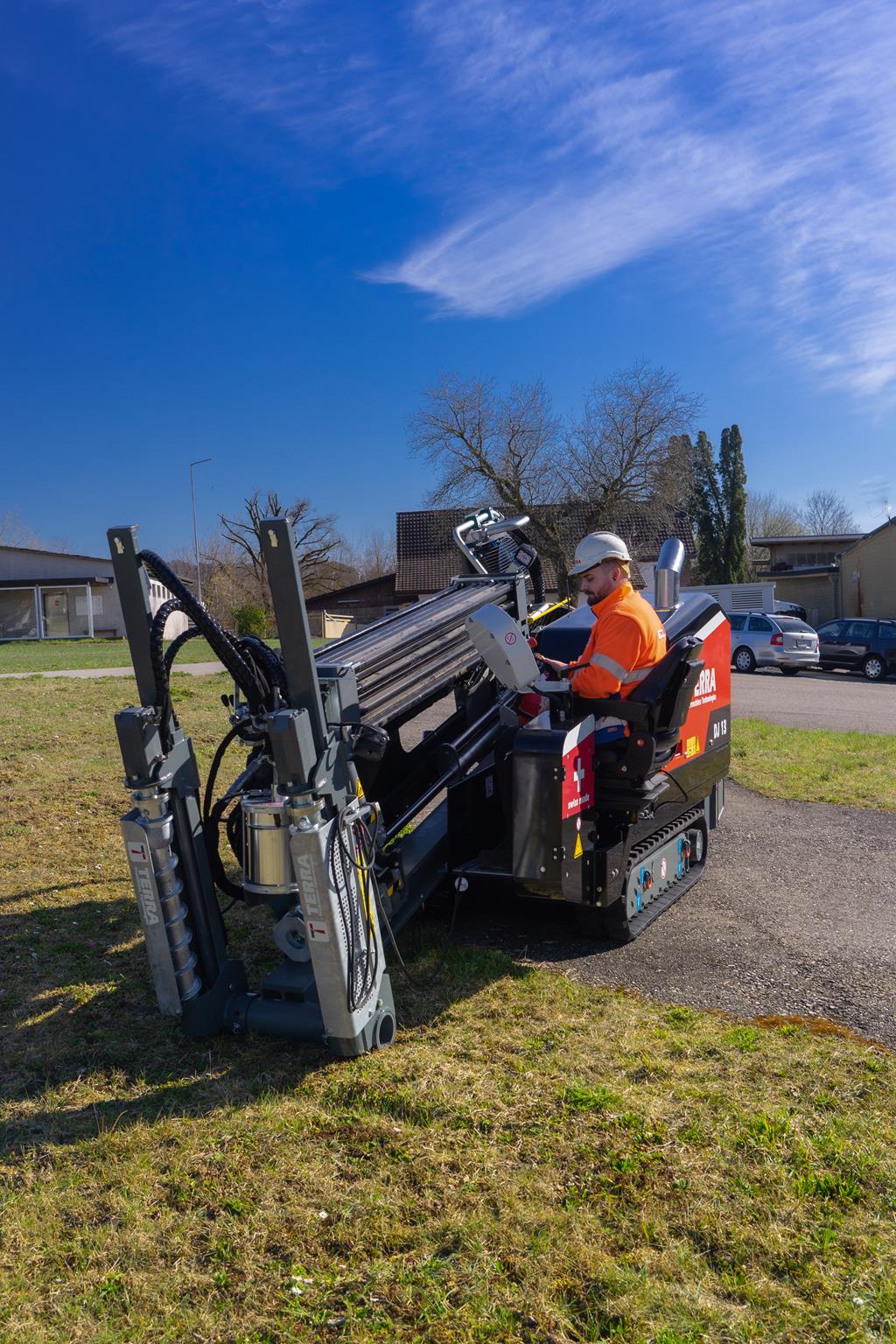

CONEXIÓN DE LA PLATAFORMA DE PERFORACIÓN DE POZOS

    Durante el desarrollo de la DJ 13, se proporcionó una conexión para el equipo de perforación de pozos TERRA MINI-JET. El equipo de perforación en foso utiliza la tecnología de accionamiento del equipo de oruga.

CONEXIÓN DE LA PLATAFORMA DE PERFORACIÓN DE POZOS
CONEXIÓN DE LA PLATAFORMA DE PERFORACIÓN DE POZOS




Datos técnicos

Datos técnicos

*  Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
60 kN (6 to)
13,000 lbs
Fuerza de perforación
60 kN (6 to)
13,000 lbs
Fuerza motriz
Hatz 55 kW (75 PS)
Hatz 55 kW (75 HP)
Par, nivel 1
2'300 Nm
1,700 ft.lbs
No. de revoluciones varillas, nivel 2
225 U/min
225 rpm
Drilling fluid volume
95 ltr/min
25 gpm
Drilling fluid volume - Pilot bore, option
160 ltr/min
45 gpm
Presión máxima de enjuague
75 bar
1,000 psi
drilling speed - quick gear
40
120 ft/min
drilling speed - at full load
variabel
variable
pullback speed - quick gear
40
120 ft/min
pullback speed - at full load
variabel
variable
Ø of the pilot bore
60 - 110 mm
3” - 4.5”
Minimum entry angle
10° (18 %)
10° (18 %)
Maximum entry angle
22° (40 %)
22° (40 %)
Diámetro de ensanche máximo*
ø 300 mm
ø 12"
Largo máximo de perforación*
100 m
330 ft
Largo de varillas
2.0 m
6.6 ft
Diámetro de varillas
50/42 mm
2" / 1.77 “
Radio de flexión de la tubería a colocarse**
28 m
95 ft
2.2 km/h
1.1 miles/h
Carga acústica para el operador - sin cabina
85 dB(A)
85 dB(A)
Carga acústica Lwa
104 dB(A)
104 dB(A)
4.15 x 1.50 x 2.40 m
13,7 x 5,0 x 7,9 ft
Medidas largo X ancho X alto con cabina
4.30 x 1.28 x 1.90 m
14,2 x 4,2 x 6,2 ft
Medidas largo X ancho X alto sin cabina
4.25 x 1.25 x 2.40 m
14,0 x 4,1 x 7,9 ft
Peso incl. 45 varillas Ø 45mm
4.2 to
9,140 lbs
weight without cabin with 30 drill rods, ø 55 mm
3.6 to
7,850 lbs
