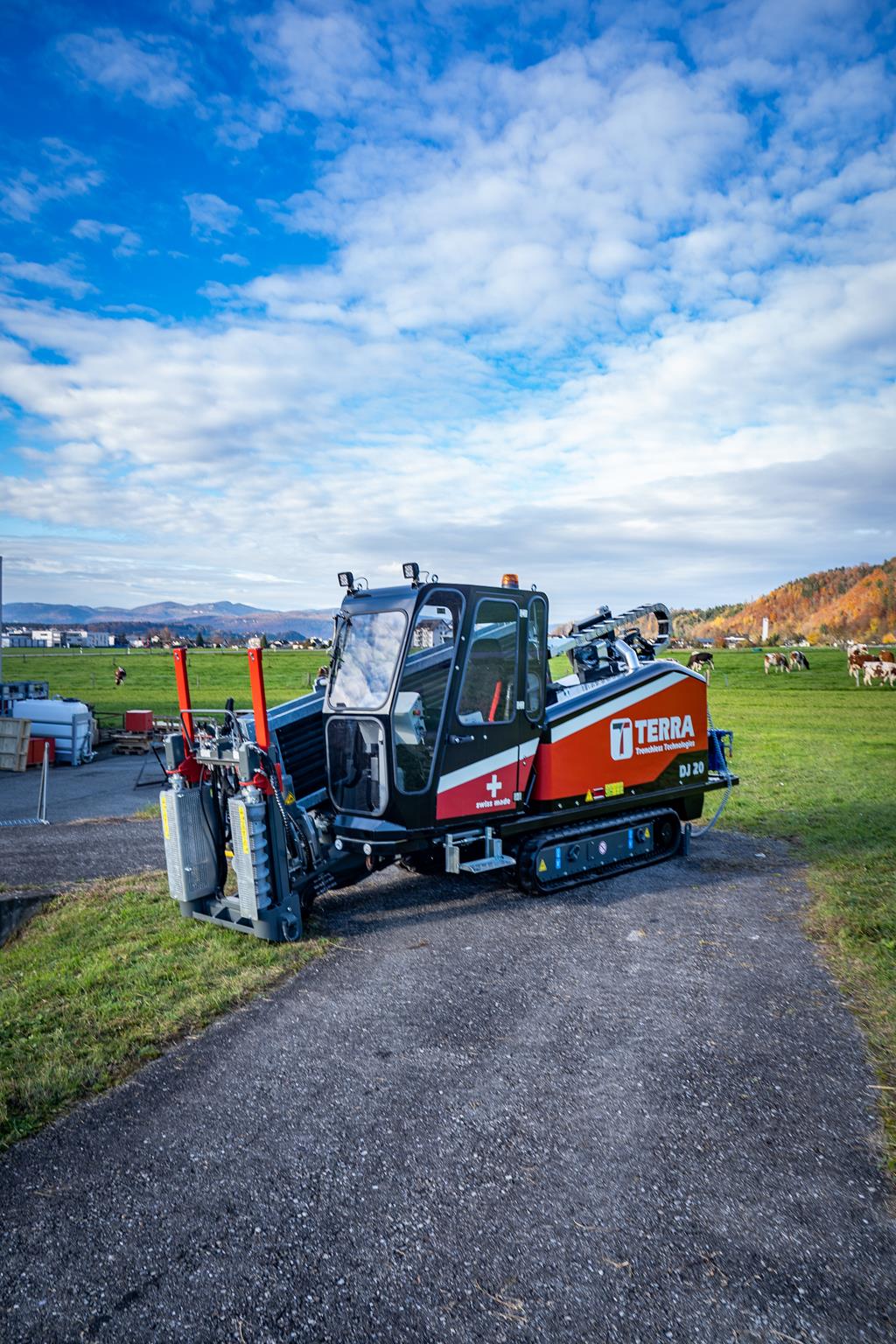

TERRA-JET DJ 20

Clase HDD: 8 - 10 toneladas

POTENTE MOTOR DIÉSEL HATZ DE 75 HP

    Equipado con un motor diésel HATZ de 75 HP (Stage 5), el TERRA-JET DJ 20 ofrece hasta 9 toneladas de potencia de tracción y empuje, 2.840 Nm de par y una velocidad máxima de 228 rpm en la barra de perforación.

    Con su reducido nivel de ruido y consumo de diésel, el equipo es ideal para zonas urbanas con espacios reducidos. El equipo también tiene una pequeña huella de CO2 y un rápido tiempo de instalación.

POTENTE MOTOR DIÉSEL HATZ DE 75 HP
POTENTE MOTOR DIÉSEL HATZ DE 75 HP


Excelente Plataforma de Control del Operador

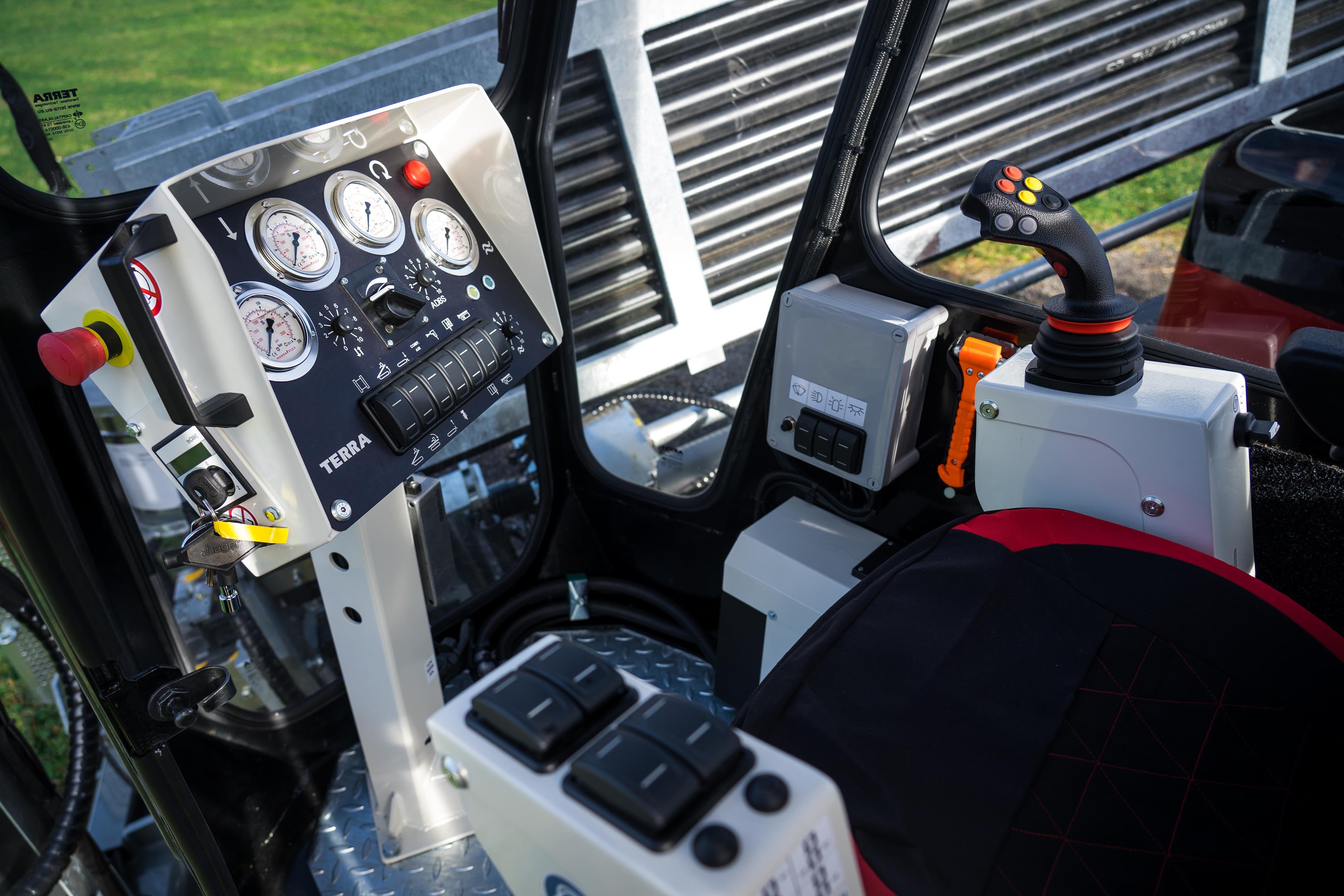

    El operador se sienta en una excelente plataforma de control. Él control las funciones principales como el EMPUJE y la ROTACIÓN con una palanca de mando multifuncional. El cambio de barras de perforación se controla desde una pequeña consola. La plataforma de control proporciona toda la información requerida para la perforación.


    Incluso los operadores de tamaño grande tienen suficiente espacio. El asiento del operador, la palanca de mando y la consola pueden ser ajustadas individualmente. Incluso los operadores de piernas largas tienen suficiente espacio.

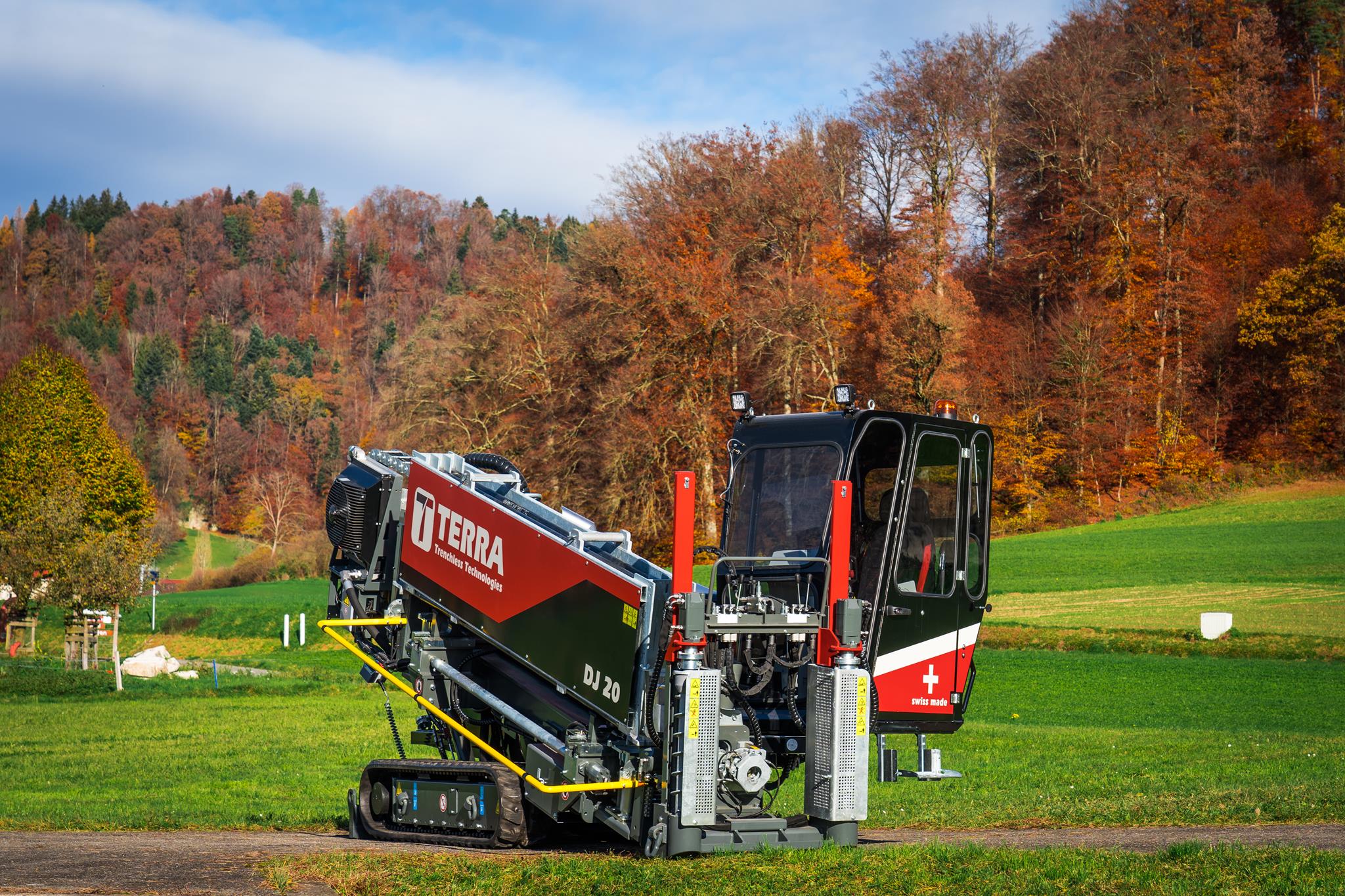

    La estación de control puede ser girada desde la posición del conductor en 90º. Todos los components de control pueden girarse con la plataforma. El operador elige su posición óptima.

Excelente Plataforma de Control del Operador
Excelente Plataforma de Control del Operador


Brazo de Barras y Piñón de Empuje

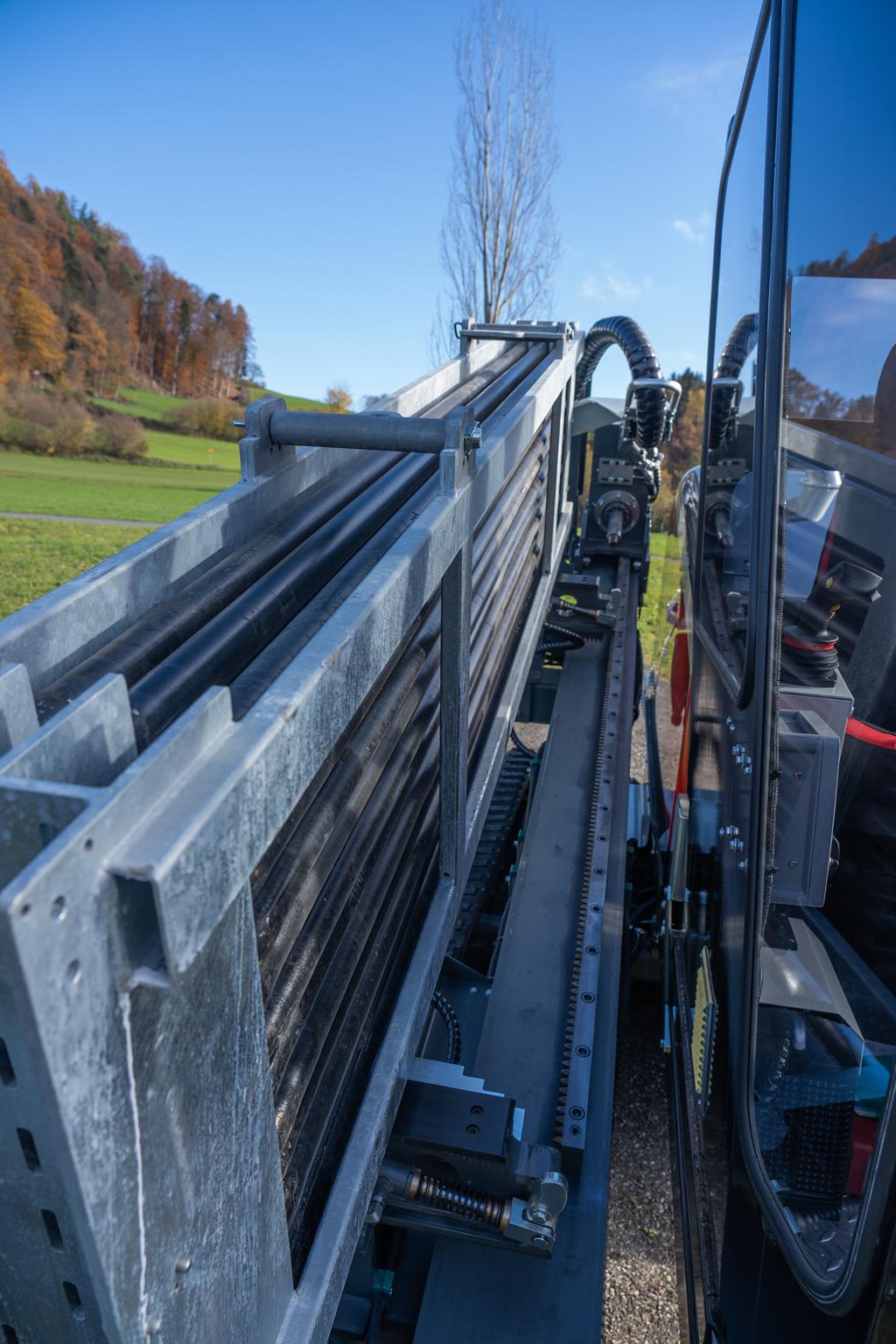

    EMPUJE y el retroceso se ejecutan a través del brazo de barras y piñón de empuje. Esto es fiable y potente. Dos motores hidráulicos con cajas de engranajes mueven el carro (rack). En el engranaje de velocidad alta alcanza una velocidad de 27 m / min (56 pies / min). Los dos motores de rotación del carro de conducción forman un torque elevado.

Brazo de Barras y Piñón de Empuje
Brazo de Barras y Piñón de Empuje


SISTEMAS INTELIGENTES DE ASISTENCIA A LA PERFORACIÓN

    Elementos operativos inteligentes como el control de alimentación, el control automático de las paletas o el sistema de perforación automática facilitan mucho al operario en la perforación. El control electrónico de avance ADBSe regula la velocidad de avance en milisegundos. El operador puede reclinarse y dejar que la máquina haga el trabajo. Gracias al sofisticado control PLC y a las funciones integradas, la máquina siente el terreno y se adapta de forma óptima a las condiciones del mismo.

SISTEMAS INTELIGENTES DE ASISTENCIA A LA PERFORACIÓN
SISTEMAS INTELIGENTES DE ASISTENCIA A LA PERFORACIÓN


COMPACTO Y MANEJABLE

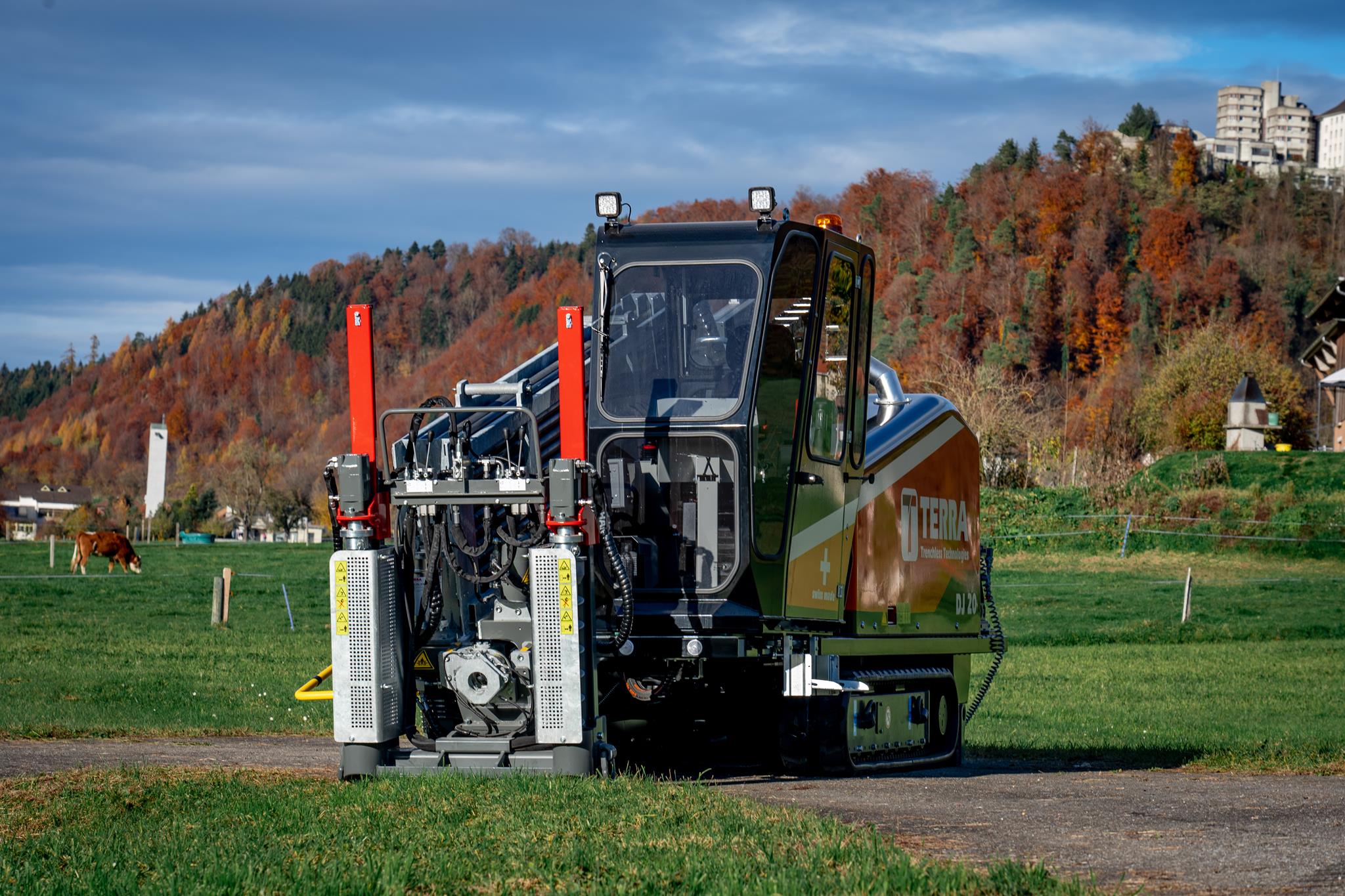

    El compacto y manejable equipo de perforación DJ 20 puede pasar por una entrada de 1,50 mts. de ancho y ser maniobrado cómodamente por control remoto.

COMPACTO Y MANEJABLE
COMPACTO Y MANEJABLE


LOS MÁS ALTOS ESTÁNDARES DE CALIDAD

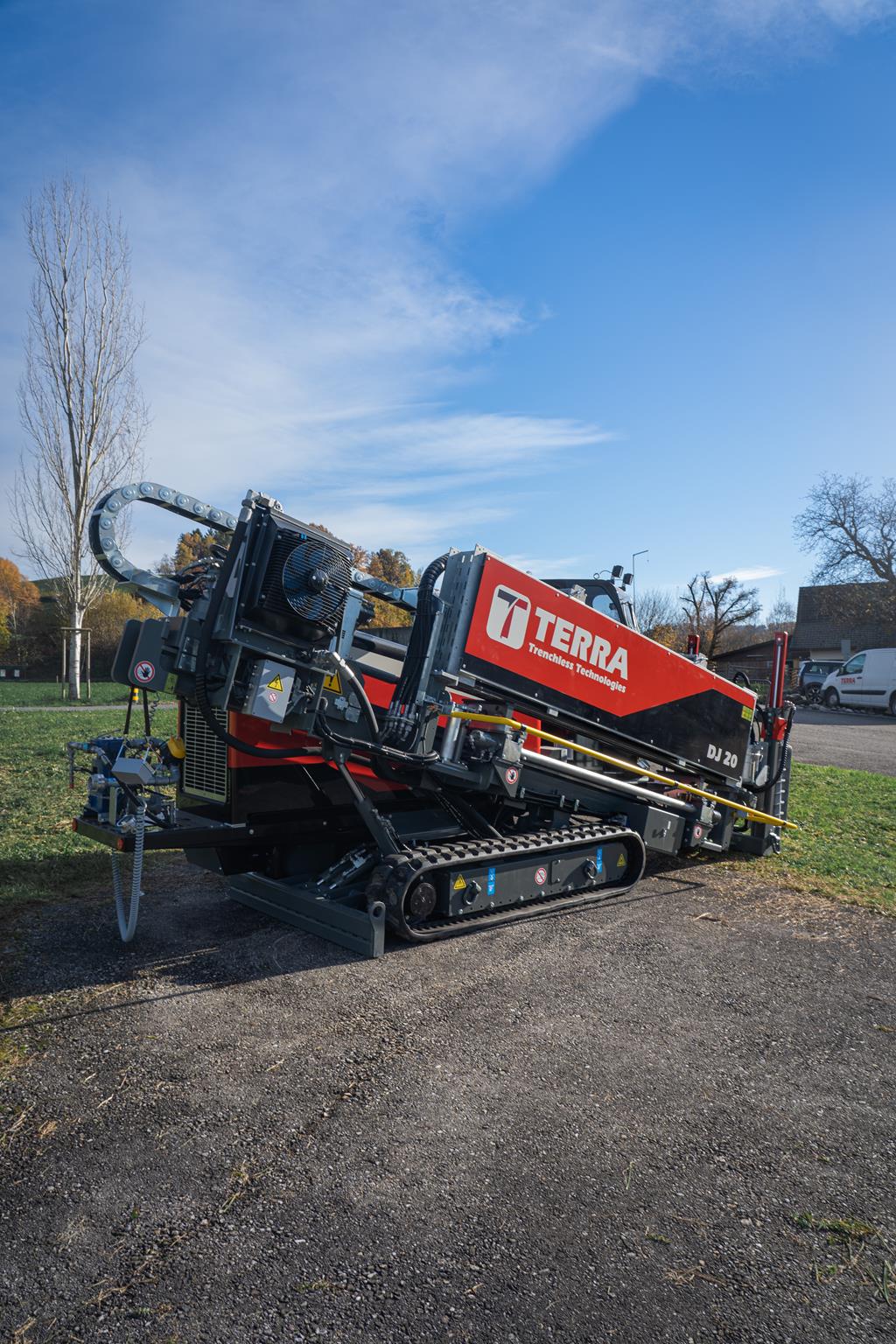

    Todos los equipos de perforación de lodo PHD TERRA-JET están equipados con un cargador de barras galvanizado en caliente. Opcionalmente, se pueden suministrar con un acabado de pintura dúplex. Gracias al alto nivel de calidad suizo la vida útil de su equipo aumenta considerablemente.

LOS MÁS ALTOS ESTÁNDARES DE CALIDAD
LOS MÁS ALTOS ESTÁNDARES DE CALIDAD


Servicio amigable

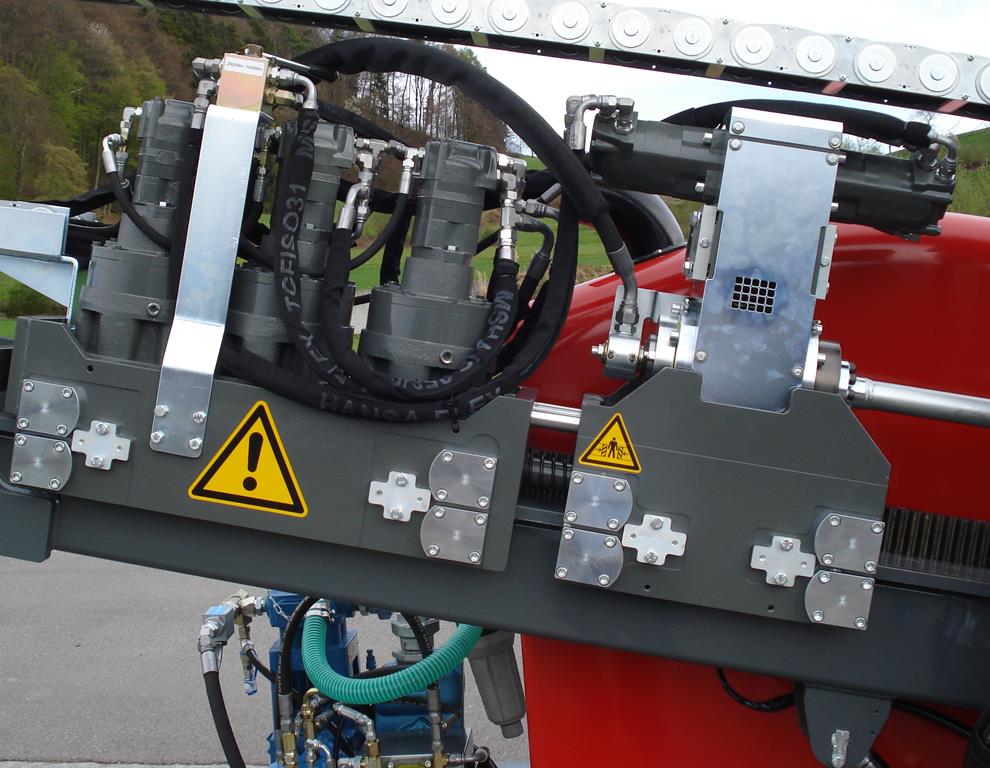

    La Serie-S fue diseñada para ser confiable y de servicio amigable. Todos los componentes hidráulicos son fácilmente accesibles para realizar el servicio. La tapa del motor, que está hecha de plástico reforzado con fibra de vidrio, puede levantarse 45º y se mantiene en posición mediante cilindros de gas. Dichos cilindros pueden retirarse para facilitar el mejor acceso a todos los componentes. Los componentes eléctricos están ensamblados en el panel central de control, interior a la cabina, donde son fácilmente accesibles.

Servicio amigable
Servicio amigable


Separación de Barras

    El sistema de separación de barras permite idraulicamente separar las barras de la columna. El torque de la separación de 5.100 Nm (3800 ft.lbs) es practicamente el doble del torque del carro de conducción de barras y piñón de empuje. La fuerza de apriete es de 100 Kn (10 ton, 22.000 lbs) Esto garantiza que las barras se separen confiablemente

Separación de Barras
Separación de Barras




Datos técnicos

Datos técnicos

*  Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
87 kN (9 to)
19’100 lbs
Fuerza de perforación
87 kN (9 to)
19’100 lbs
Fuerza motriz
Hatz 55 kW (75 PS)
Hatz 55 kW (75 HP)
Par, nivel 1
2'840 Nm
2’100 ft.lbs
No. de revoluciones varillas, nivel 2
228 U/min
228 rpm
Drilling fluid volume
95 ltr/min
26 gpm
Presión máxima de enjuague
70 bar
1,000 psi
drilling speed - quick gear
27 m/min
89 ft/min
drilling speed - at full load
7 m/min
23 ft/min
pullback speed - quick gear
27 m/min
89 ft/min
pullback speed - at full load
7 m/min
23 ft/min
Ø of the pilot bore
60 – 110 mm
2.5” - 4”
Minimum entry angle
16° (29 %)
16° (29 %)
Maximum entry angle
22° (40 %)
22° (40 %)
Diámetro de ensanche máximo*
ø 420 mm
ø 17"
Largo máximo de perforación*
120 m
400 ft
Largo de varillas
3.05 m
10 ft
Diámetro de varillas
60/54 mm
2.36“/2.12“
4.2 km/h
3 miles/h
Radio de flexión de la tubería a colocarse**
25 m
75 ft
Carga acústica para el operador - sin cabina
85 dB(A)
85 dB(A)
Carga acústica Lwa
104 dB(A)
104 dB(A)
6.00 x 1.65 x 2.50 m
19.5 x 5.5 x 8.3 ft
Medidas largo X ancho X alto con cabina
6.00 x 1.65 x 1.90 m
19.5 x 5.5 x 6.3 ft
Medidas largo X ancho X alto sin cabina
6.00 x 1.65 x 2.50 m
19.5 ft x 5.12 ft x 8.25 ft
Peso incl. 45 varillas Ø 45mm
6.4 to
14,110 lbs
weight without cabin with 30 drill rods, ø 55 mm
5.3 to
11,430 lbs
