Trenchless Technology HDD drilling machines and piercing tools
TERRA-HAMMER Subterráneos Tuneleras (topos)

Instalación de tubería sin zanja desde ø 45 - 300 mm (ø 1.75 "- 12")

Pura tecnologia - el secreto del éxito

    El TERRA-HAMMER es utilizado para la instalación de cables y tuberías sin necesidad de abrir zanjas. Para perforaciones de hasta ø 300mm (12 in) el TERRA-HAMMER desplaza el terreno lateralmente mientras para diámetros mayores, de hasta 3000mm (120 in) el objetivo se logra mediante hincado de tubería de acero. En el primer caso, el equipo neumático fuerza paso en el subsuelo a la vez de instalar tuberías de PVC o PE bajo calles, rutas y vías de tren. (ver figura encima). El procedimiento es rápido y económico, minimiza los inconvenientes asociados a la instalación de tuberías y torna innecesaria la interrupción del tránsito durante la ejecución de la tarea.

Pura tecnologia - el secreto del éxito
Pura tecnologia - el secreto del éxito

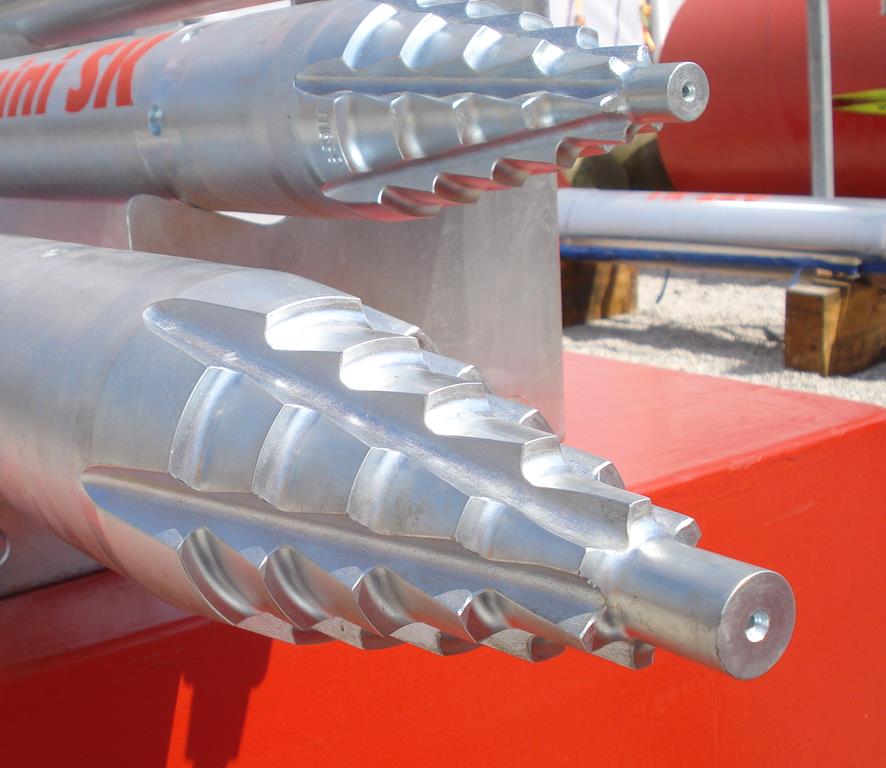

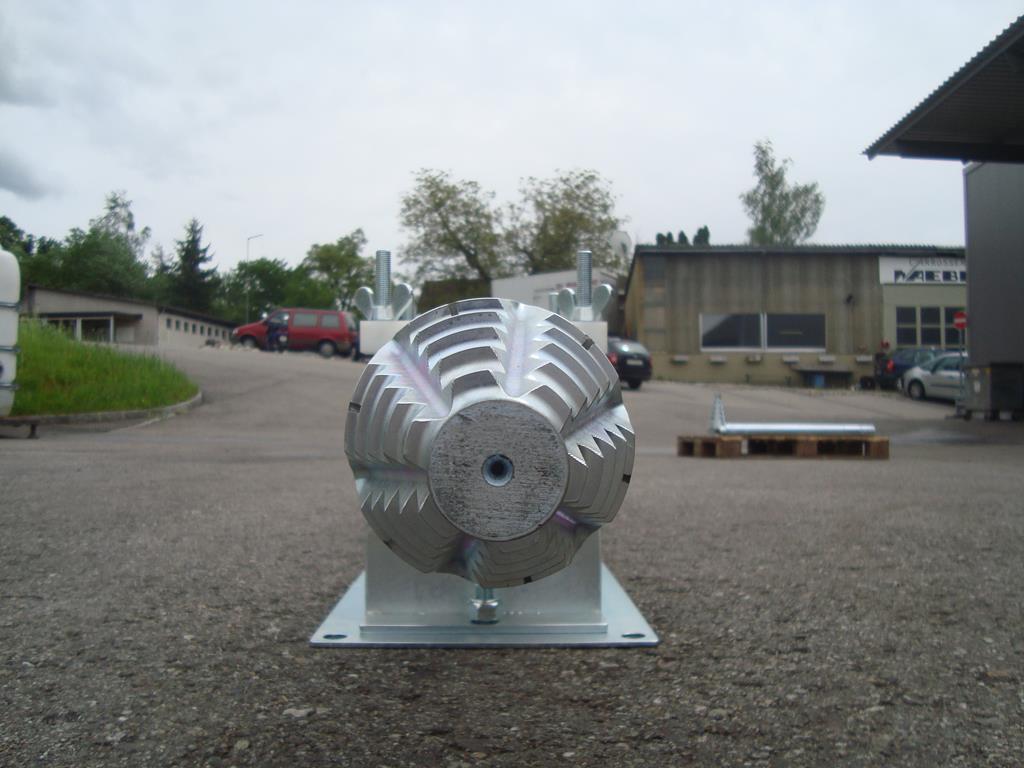

Combi head (KOK) - tecnologia revolucionaria

    Las estrías longitudinales facilitan el desplazamiento lateral del terreno y permiten su uso en terrenos duros haciendo que la cabeza combi KOK sea mejor que cualquier cabeza cónica lisa o escalonada.

    Los bordes para corte y demolición destruyen todos los obstáculos independientemente del ángulo en que lo alcancen. Esto trae aparejado la mejor precisión.

    Este formón en forma de estrella hace de la cabeza combi head (KOK) inigualable en la destrucción de obstáculos. El formón en forma de estrella atraviesa cualquier obstáculo que pueda romperse.

Combi head (KOK) - tecnologia revolucionaria
Combi head (KOK) - tecnologia revolucionaria

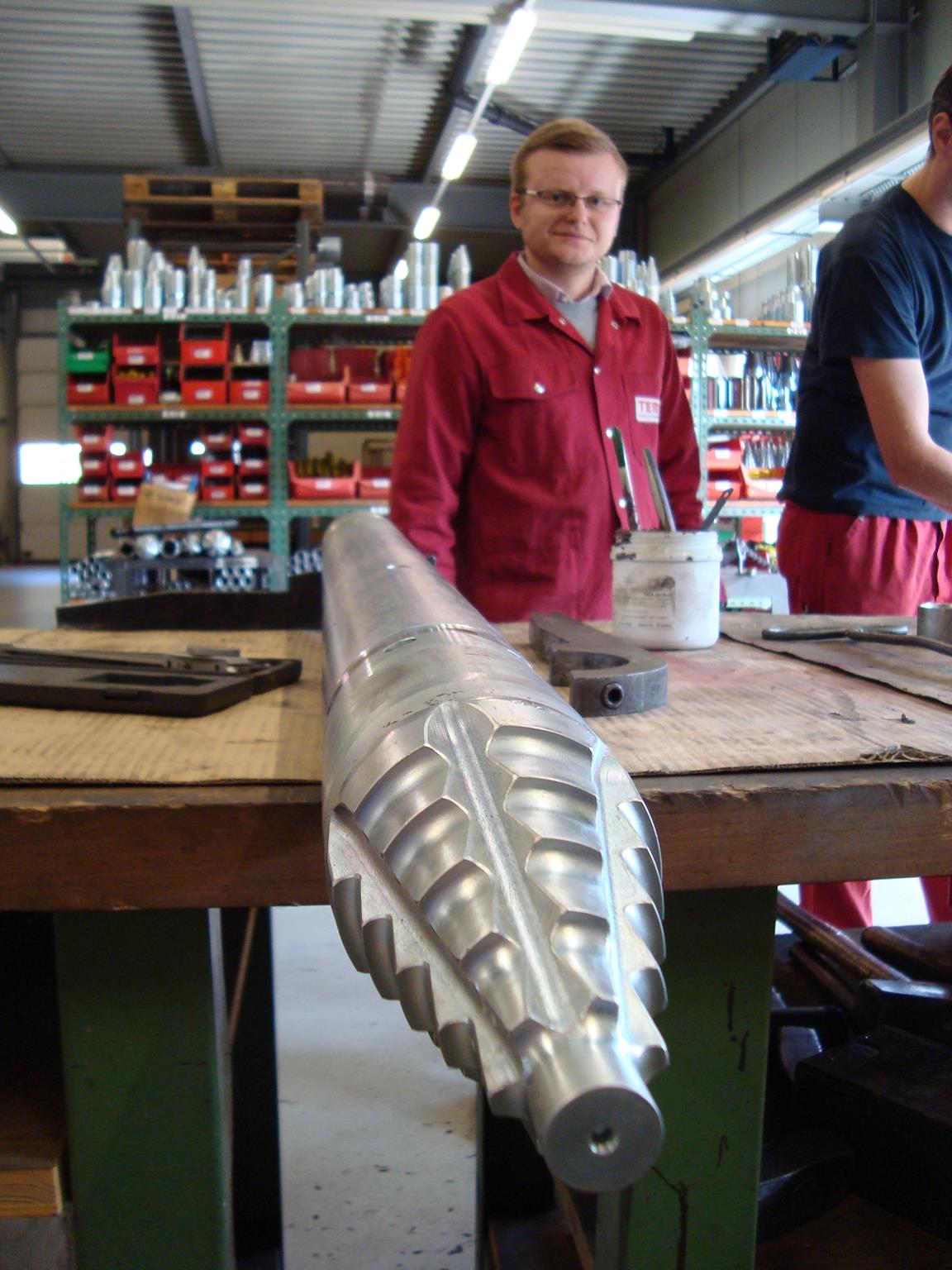

El pesado pistón principal

    La conjunción de la exclusiva cabeza combi head con el pesado pistón principal garantizan inigualables velocidad y precisión de perforación. El recorrido aerodinámico del flujo de aire asegura bajo consumo y mínimo rechazo. El pisotón principal golpea donde es más efectivo, dentro de la cabeza y no detrás de ella. 3 años de garantía para el pistón principal

El pesado pistón principal
El pesado pistón principal

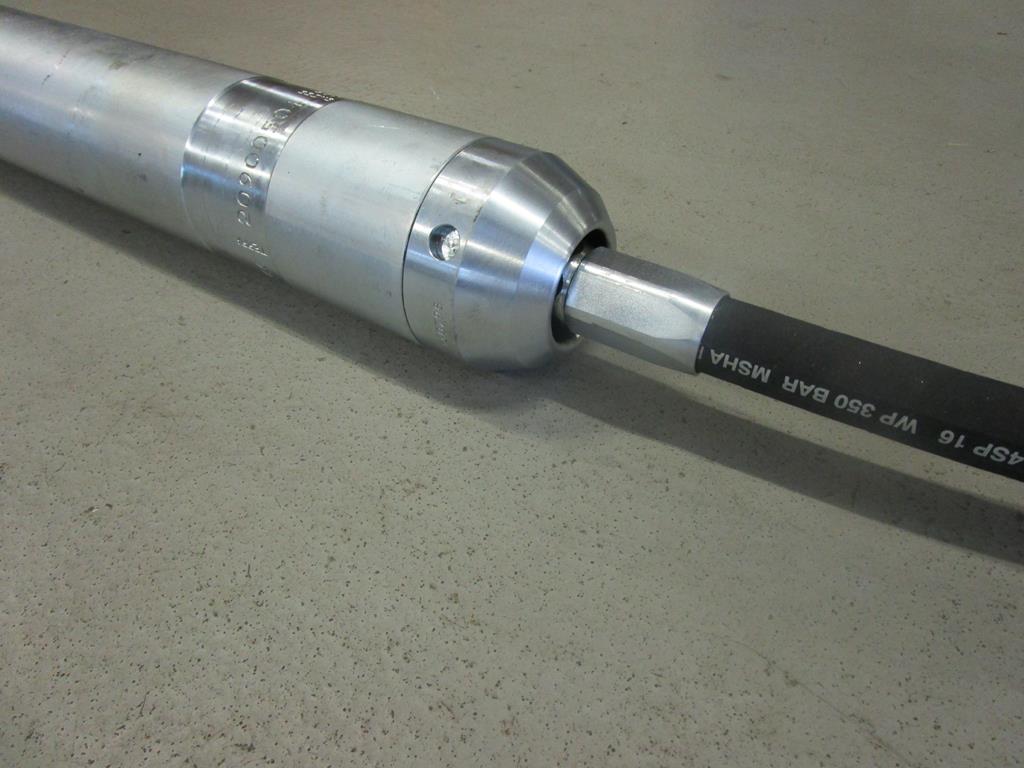

La reversa rápida

    La reversa rápida se acciona por un simple giro de ¼ de vuelta de la manguera de aire. La puesta en reversa involuntaria durante la operación no es posible debido a la traba neumática. (Versión S). Equipos más grandes están equipados con reversa a control remoto (Versión F).

La reversa rápida
La reversa rápida



Datos técnicos

TERRA-HAMMER Diameter ø mm Length m Weight kg Frequency 1/min Air consum. m3/min Pressure bar Expanders ø mm

T = TERRA-HAMMER with fused on earth displacement head
TU = TERRA-HAMMER with interchangeable head adapters
TR = TERRA-RAM, for steel pipe ramming and pipe bursting (berstlining)
S = TERRA-HAMMER Version S, with quick reverse (1/4 turn of the air hose)
F = TERRA-HAMMER Version F, with remote control reverse
F2 = TERRA-HAMMER Version F2, with remote control reverse, with integrated control hose
S/F = TERRA-HAMMER, available in Version S and Version F
K = TERRA-HAMMER Version K, not glued, can be serviced without heating
SK = TERRA-HAMMER Version S + Version K
KOK-LD = TERRA-HAMMER with traceable KOK-LD adapter


TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
TU 045 R (mini)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (mini)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK
68 mm
1.31 m
28 kg
420 /min
1.3 m3/min
6-7 bar
85 mm
TU 068 SK (mini)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK
80 mm
1.41 m
39 kg
395 /min
1.8 m3/min
6-7 bar
bis 135 mm
TU 080 SK (mini)
80 mm
0.91 m
24 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK
90 mm
1.49 m
51 kg
395 /min
1.8 m3/min
6-7 bar
bis 170 mm
TU 090 SK (mini)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
T 105 S/F
105 mm
1.40 m
60 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
T 105 S (mini)
105 mm
1.08 m
44 kg
540 /min
2.4 m3/min
6-7 bar
-
TU 105 S/F
105 mm
1.40 m
65 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
T 135 Twin
135 mm
1.70 m
120 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
T 135 Twin (mini)
135 mm
1.15 m
80 kg
520 /min
2.8 m3/min
6-7 bar
-
TU 135 Twin
135 mm
1.70 m
125 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
T 155 F
155 mm
1.84 m
170 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F
155 mm
1.85 m
172 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
T 190 F
190 mm
1.89 m
258 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F
190 mm
1.90 m
260 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
T 210 F
210 mm
1.90 m
317 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F
210 mm
191 m
319 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
TR 200mini
200 mm
0.90 m
112 kg
550 /min
4.0 m3/min
6-7 bar
-
TR 220
220 mm
1.60 m
315 kg
320 /min
7.0 m3/min
6-7 bar
-
TR 360
360 mm
1.75 m
663 kg
280 /min
12 m3/min
6-7 bar
-
TR 565
565 mm
2.30 m
2'535 kg
195 /min
34 m3/min
6-7 bar
-

Sus beneficios

Combi head (KOK):

The most intelligent head for piercing tools

Hollow head design:

allows 25 % heavier main pistons

Quick reverse function (Version S):

by a simple 1/4 turn of the air hose

Quick reverse function (Version F):

by remote control - even during operation

3 year warranty:

for all main pistons

Easy steel pipe ramming:

Each mole can ram steel pipes

More Advantages : expanders for larger diameters
