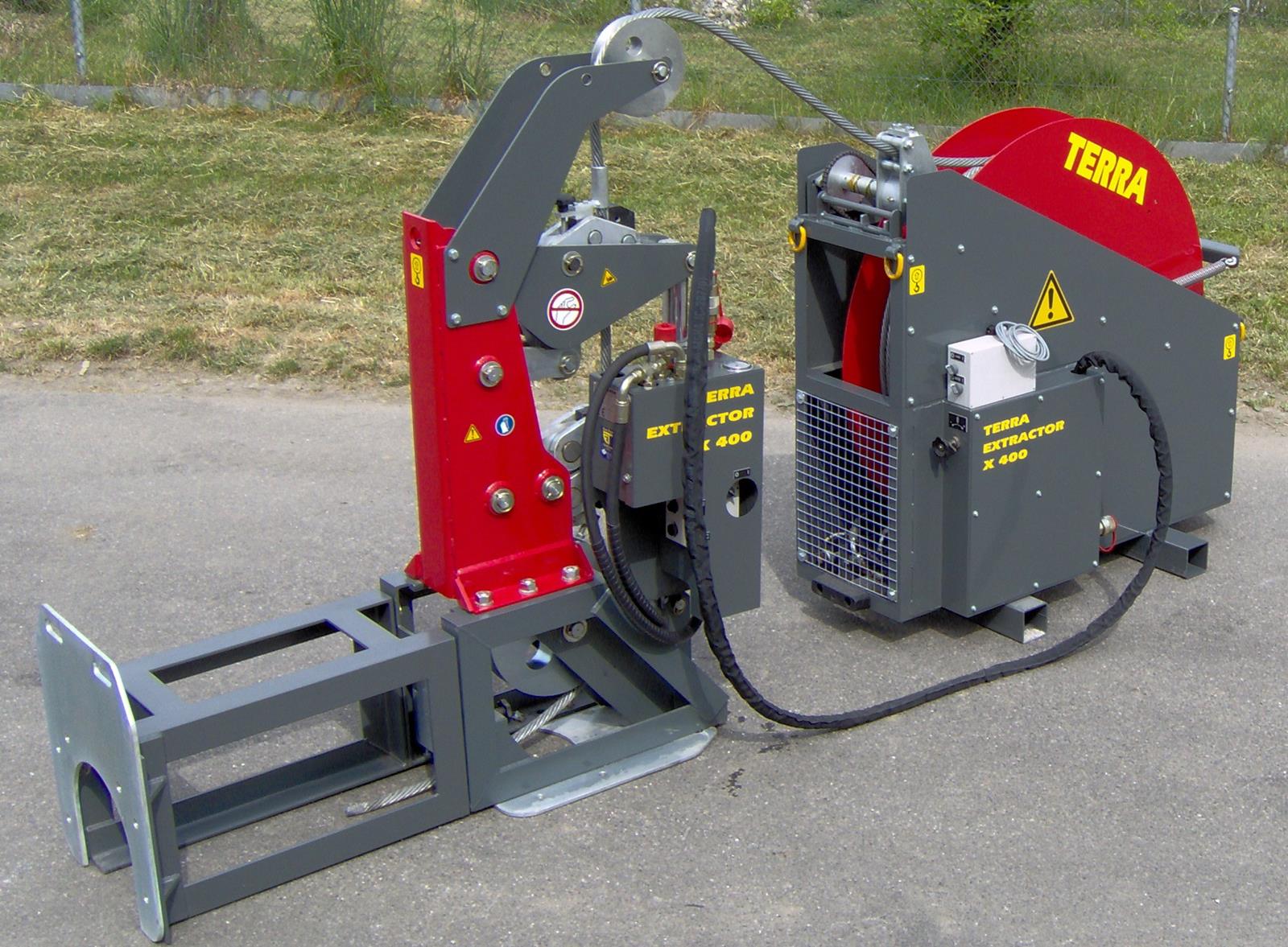

TERRA-EXTRACTOR X 400

Cable de tracción para 40 toneladas de arrastre. Para la renovación de gas, agua y alcantarillado.

40 tons for maximum performance

    The TERRA-EXTRACTOR X 400 is an extremely powerful and productive cable burster for your tough pipe bursting jobs. Powered by a proven 25 HP strong KUBOTA Diesel engine you get the power to get the job done quickly and the durability to be up and running burst after burst. The X 400 replaces 40 to 300 mm main lines with up to 40 tons of pulling force at 215 bar. New pipes up to ø 355 mm can be replaced over length up to 150 m.

    Equipped with a ø 25.4 or 14 mm cable the X 400 is ideal for the replacement of old pipes made from cast iron, ductile iron, steel, clay ware or PE/PVC.

    Its compact footprint requires minimal excavation and the system is built to help you cut down on wasted time, maximizing productivity. Its user-friendly, modular design makes it easy to operate, easy to set up and easy to transport.

40 tons for maximum performance
40 tons for maximum performance

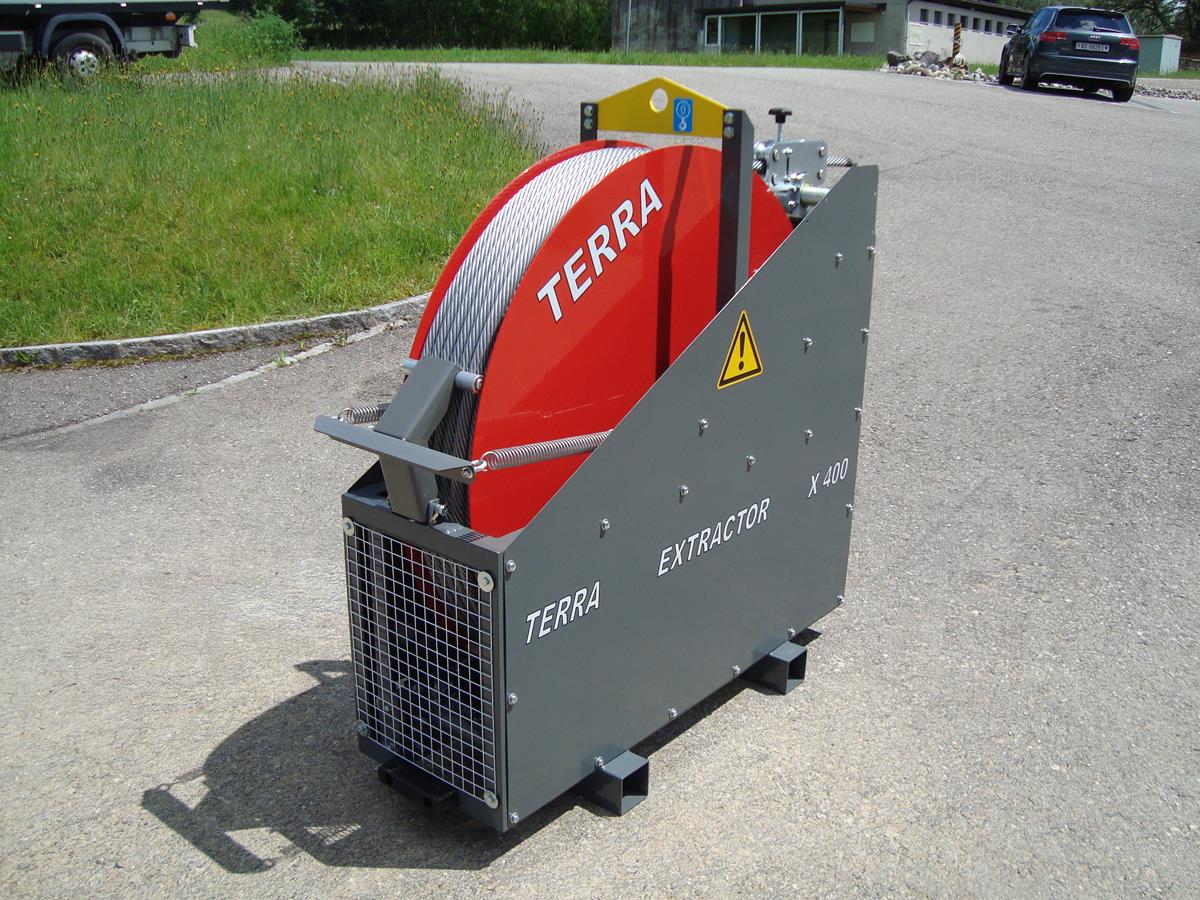

Tambor para cable

  1. Para 150 m (500ft) de cable Ø 25mm (1”)
  2. El tambor para cable opera hidráulico con el TERRA-EXTRACTOR X 400 et es operado manualmente
  3. Fuerza y velocidad de tirado se ajustan automáticamente
  4. Funciona en el mismo circuito hidráulico como el TERRA-EXTRACTOR X 400
  5. Fuerza de tirado hasta 4.8kN (0.48tons/1’000lbs)
  6. TERRA-EXTRACTOR y tambor pueden ser operados independientemente
  7. La velocidad se puede ajustar gradualmente
  8. 150 m (500ft) de cable pueden ser enrollados en 4 minutos
  9. Con guía de cable
  10. Con parado automático ante desenrolle no intencional
  11. Puede ubicarse separado del TERRA-EXTRACTOR
  12. Posiciones recomendadas del tambor:
    Para operación desde pozo: detrás del TERRA-EXTRACTOR X 400
    Para operación entre cámaras: delante del TERRA-EXTRACTOR X 400

Tambor para cable
Tambor para cable

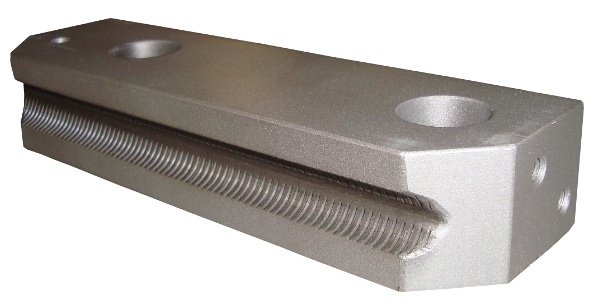

Las Mordazas

    Las mordazas principales aprietan el cable que tiran cuando los dos cilindros empujan hacia arriba. La mordaza tensora tiene el cable de tracción en tensión cuando los dos cilindros se mueven hacia abajo y las mordazas principales se liberan.

Las Mordazas
Las Mordazas

Power Pack

  1. motor KUBOTA Diesel de 3 cilindros de 18.1kW (24.5 HP)
  2. presión hidráulica máxima: 215 bar/3’100psi
  3. consumo máximo de aceite hidráulico: 80 l/min (21gpm)
  4. con engranaje rápido (80 ltr/min, 21gpm) hasta una presión de trabajo de 120 bar (1'700psi)
  5. con engranaje de fuerza (45ltr/min 12gpm) a una presión de trabajo superior a 120 bar (1’700psi)
  6. Poder de enfriamiento importante (6.4kW), permite trabajar en zonas tropicales y desérticas
  7. De mantenimiento sencillo
  8. Amigable con el medio ambiente. Este equipo súper silencioso verifica todos los límites válidos en Europa (Emission Limit 97/68/EC, stage 3).
  9. Toma de 12 Voltios con 5 A (60 W)
  10. opcional: control remoto eléctrico para ajuste de presión
  11. opcional: acople para goteo de aceite

Power Pack
Power Pack



Datos técnicos

Datos técnicos



TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Potencia maxima para jalar
400 kN (40 to) bei 215 bar
88'000 lbs (44 US tons)
Tuberías viejas
Ø 40 - 250 mm
Ø 1.5 "- 10"
Tuberías nuevas
bis Ø 355 mm
up to Ø 14"
Longitude
bis zu 125 m
up to 420 ft
Jalar rapidez
- 80 l/min
145 m/h (2.4 m/min)
475 ft/h (8 ft/min)
Max. operating pressure
215 bar
3'300 psi
Required oil volume
80 ltr/min
20 pgm
Cable jalar
Ø 25 mm
Ø 0.98"
Peso de cable
3.1 kg/m
6.8 lb/ft
L x A x Alto (incluido caja distancia)
1.66 m x 0.60 m x 1.58 m
5.45 ft x 2 ft x 5.3 ft
Peso (sin cable)
590 kg
1300 lbs

Sus beneficios

Extrem fast bursting process:

145 m/h with fully automatic cable remote control

Pit operation:

Works in smallest pits (1.8 m x 1.0 m)

Manhole to manhole ((Short-Pipe system):

Renewal of old pipes completely without any pit

High-Tech Clamping jaw:

Clamps even dirty and wet cables

Factor of safety:

Special cable d=25.4 mm with factor of safety 1.5
