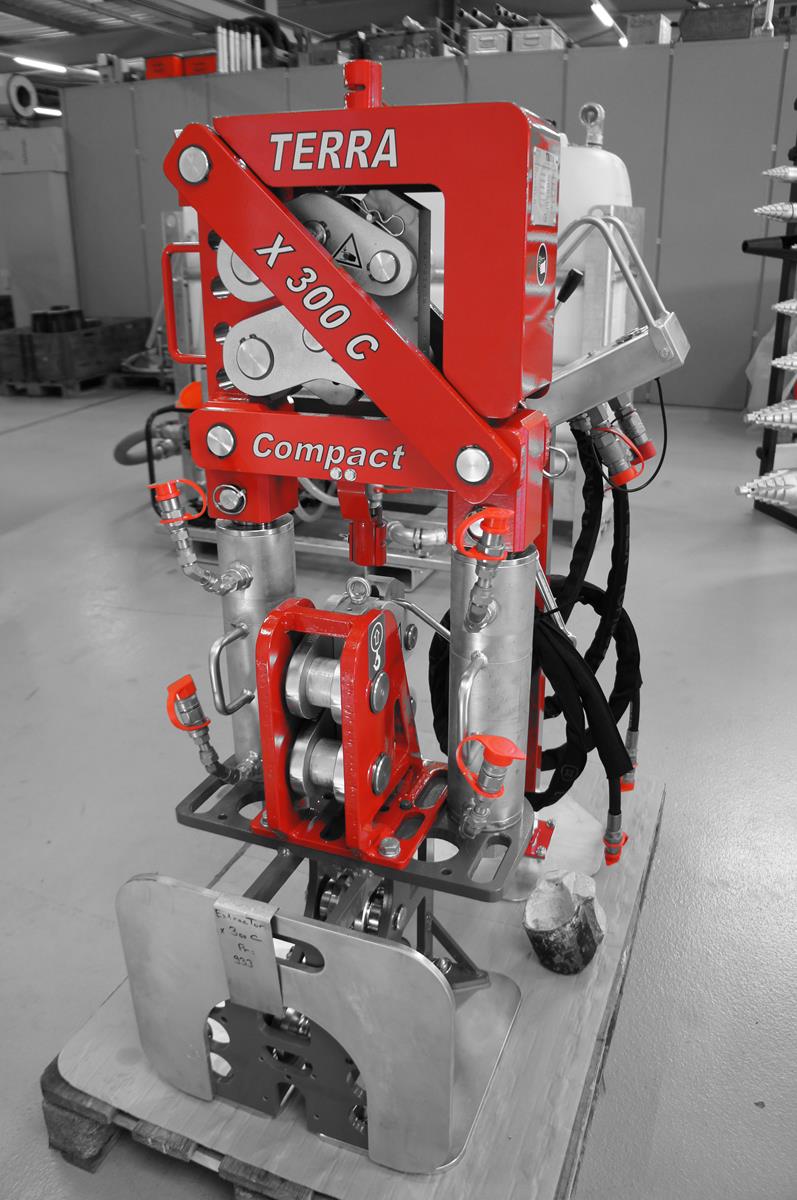

TERRA-EXTRACTOR X 300 C

Cable de tracción para 30 toneladas de arrastre, puede ser desmontado

Información general

    Para el reemplazo de las tuberías viejas Ø 34 a 220 mm (1.5 "- 8.5") de hierro, acero, arcilla cerámica o PE / PVC. Nuevas tuberías de HDPE Ø 63 a 180 mm (2.5 "- 7") son instaladas.

  1. Longitudes de hasta 120 m (400 pies)
  2. Fuerza de tracción máxima: 300 kN (30 tons/66 '000 lbs/33 toneladas americanas)
  3. El cable de tracción se desliza dentro de la tubería vieja. A continuación, la herramienta de corte y el cono expansor se ensamblan y se tira con la nueva tubería de HDPE. Al mismo tiempo la tubería vieja se corta en el suelo.
  4. Dos abrazaderas del cable permiten una velocidad optima
  5. El Separador Cable X 300 C se puede desmontar fácilmente en componentes más ligeros de 45 kg (100 libras). De esta manera se puede llevar a las habitaciones del sótano

Información general
Información general

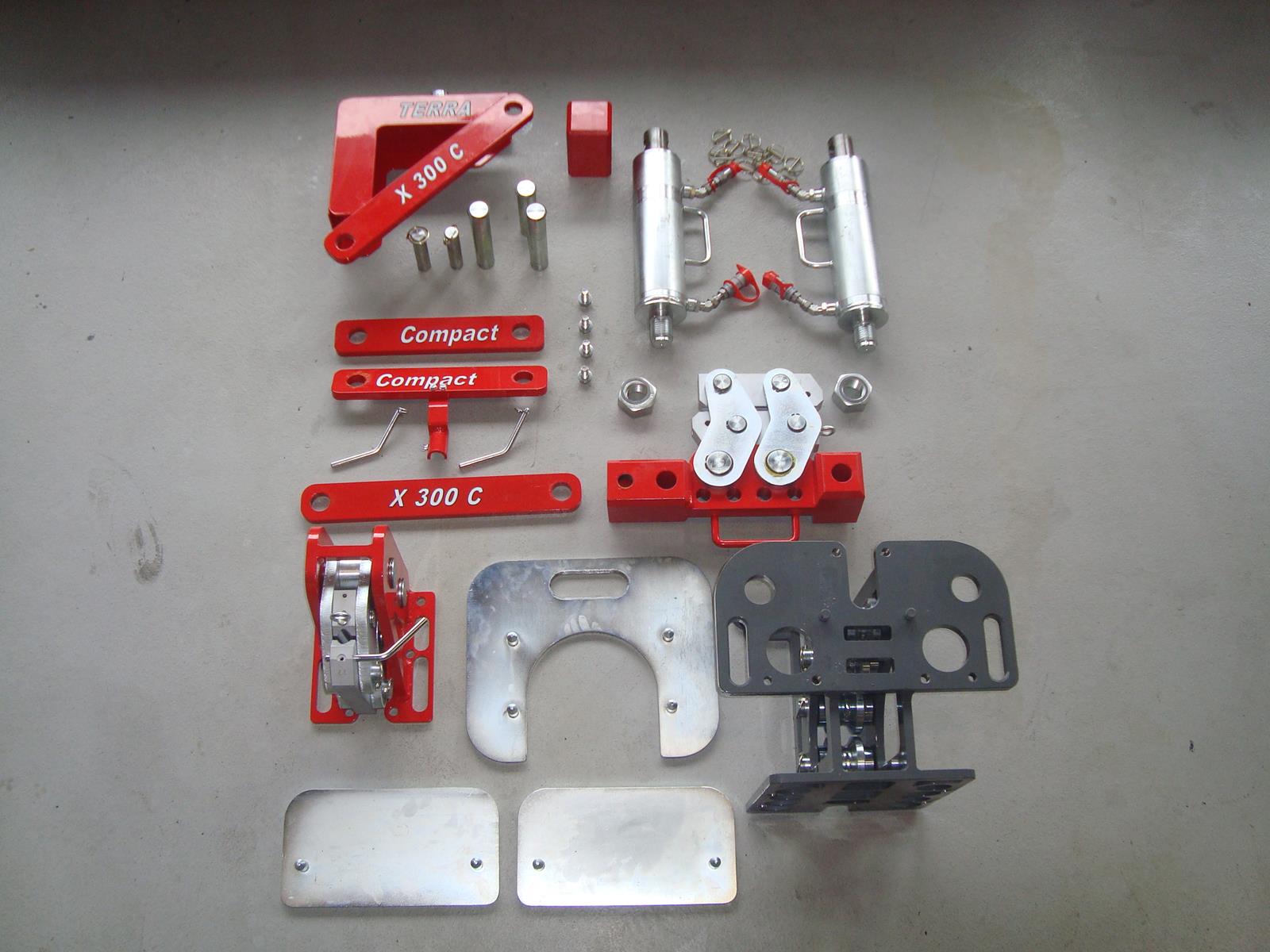

Se puede desmontar

    El Separador Cable X 300 C se puede desmontar fácilmente en componentes más ligeros de 45 kg (100 libras). De esta manera se puede llevar a las habitaciones del sótano

Se puede desmontar
Se puede desmontar

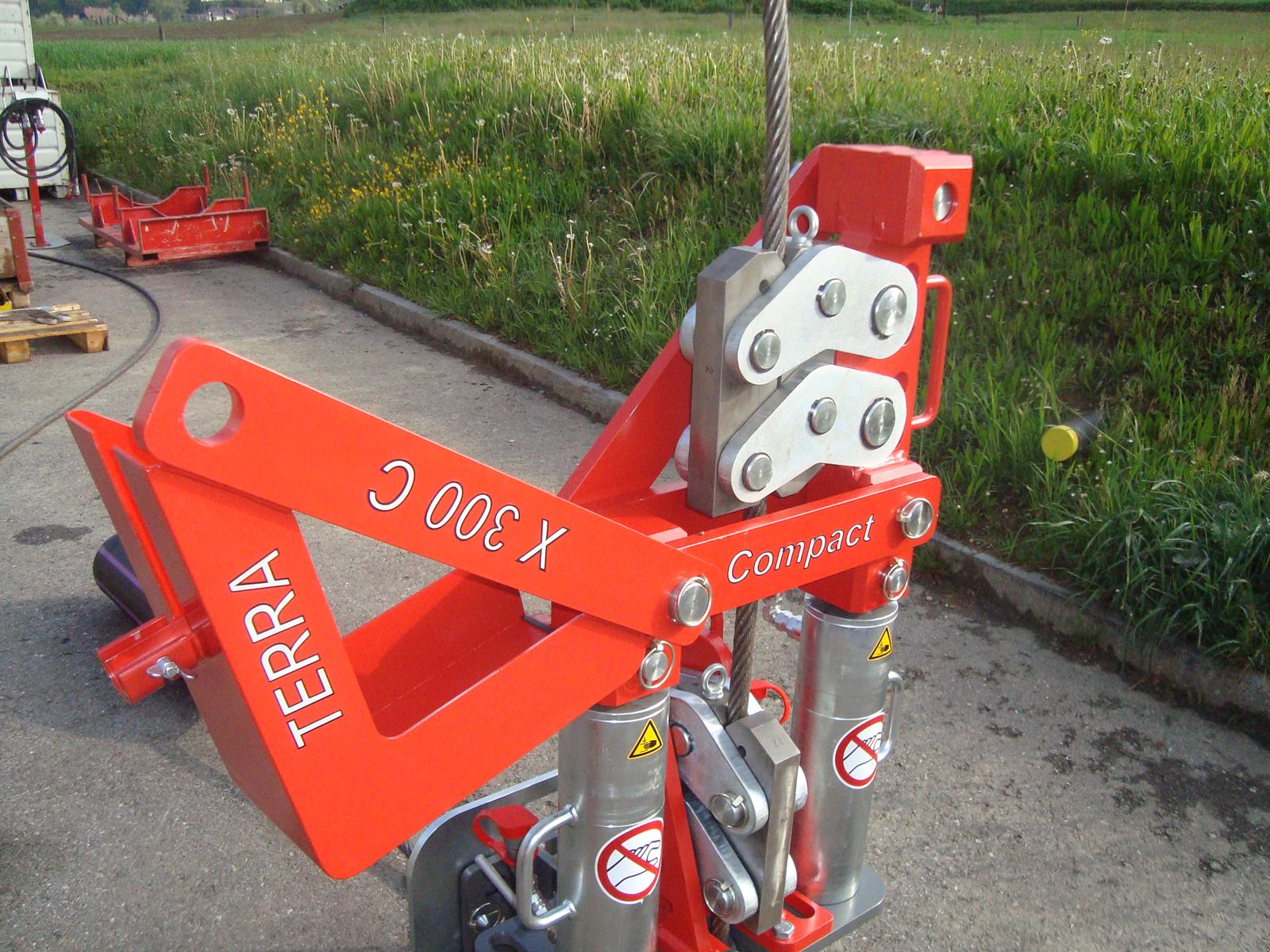

Las Mordazas

    Las mordazas principales aprietan el cable que tiran cuando los dos cilindros empujan hacia arriba.

    La mordaza tensora tiene el cable de tracción en tensión cuando los dos cilindros se mueven hacia abajo y las mordazas principales se liberan.

Las Mordazas
Las Mordazas

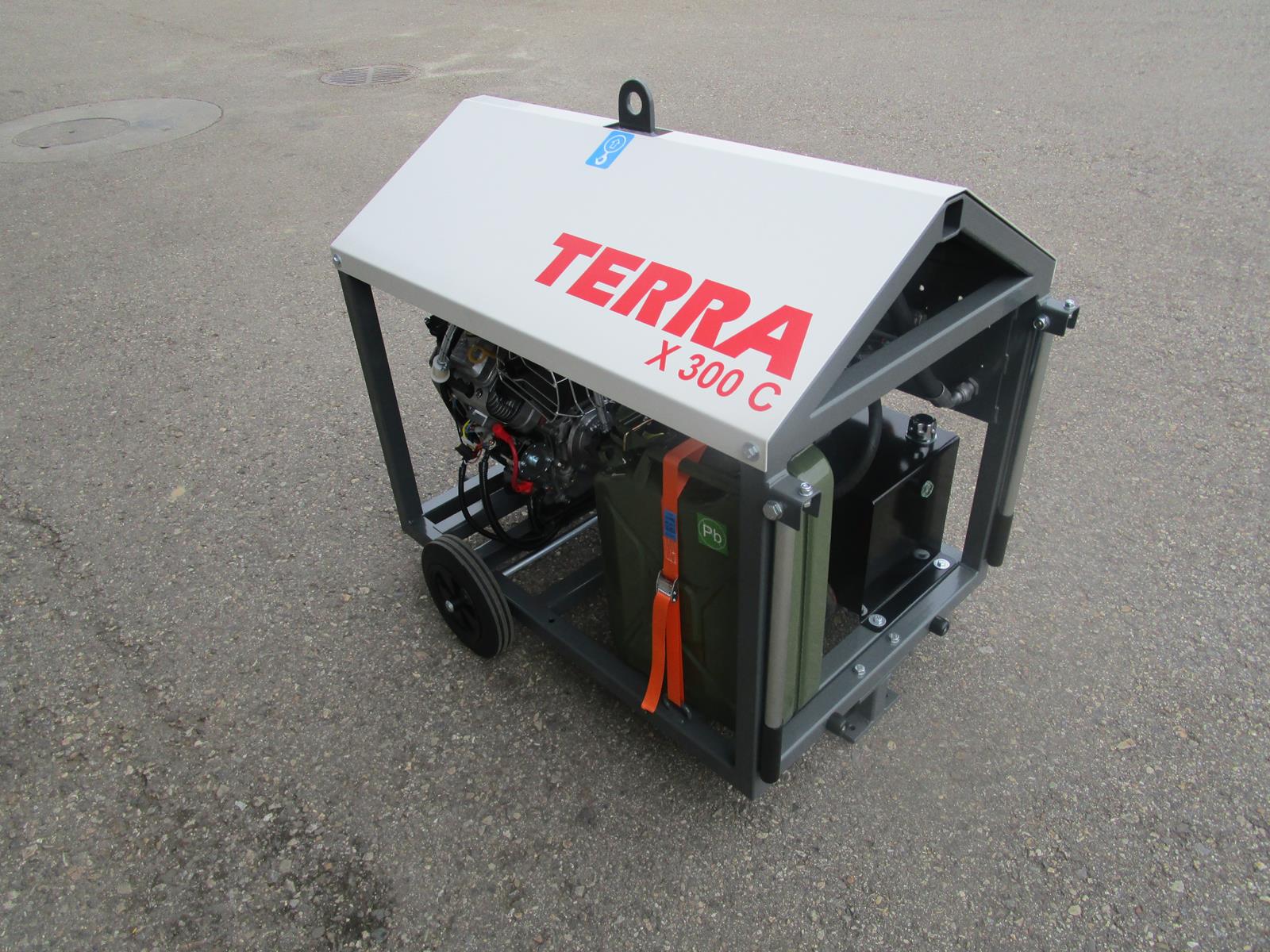

Power supply by Vanguard Power Pack

    The X 300 C operates at low pressure with high production. The robust and powerful VANGUARD petrol engine offers up to 23 HP (17.2 kW). It is durable and reliable.

Power supply by Vanguard Power Pack
Power supply by Vanguard Power Pack



Datos técnicos

Datos técnicos



TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Potencia maxima para jalar
300 kN (30 to) bei 235 bar
66'000 lbs (33 US tons)
Tuberías viejas
Ø 34 - 220 mm
Ø 1.5" - 8.5"
Tuberías nuevas
Ø 63 - 180 mm
Ø 2.5" - 7"
Longitude
bis zu 120 m
up to 400 ft
Jalar rapidez
- 30 l/min
90 m/h (1.5 m/min)
300 ft/h (5 ft/min)
Max. operating pressure
235 bar
3'400 psi
Required oil volume
20 - 60 ltr/min
5 - 15 gpm
Cable jalar
Ø 22 mm
Ø 0.86"
Peso de cable
2.34 kg/m
1.57 lb/ft
L x A x Alto
0.42 x 0.60 x 1.25/1.50 m
16.5" x 22.6" x 49"/59"
Peso (sin cable)
260 kg
572 lb
Peso de componentes max.
45 kg
100 lb

Sus beneficios

Manhole operation:

manhole diameter 800 mm

Smallest areas:

L x W = 0.6 m x 0.42 m

Dismountable and portable:

Can be disassembled and reassembled within 15 min

High-Tech Clamping jaw:

Clamps even dirty and wet cables

Factor of safety:

Special cable d=22 mm with factor of safety 1.5
