TERRA-PIT DJ 18

Clase HDD: 8 - 10 toneladas, máquina para lanzamiento en zanja

		TERRA-JET 3008 ES Grubenbohranlage für Spülbohrungen

Información general

    Para agujeros de hasta 100 m de longitud (500 pies) y cabezal de perforación de hasta ø 420 mm diámetro (16,5 ") (dependiendo de las condiciones del terreno)

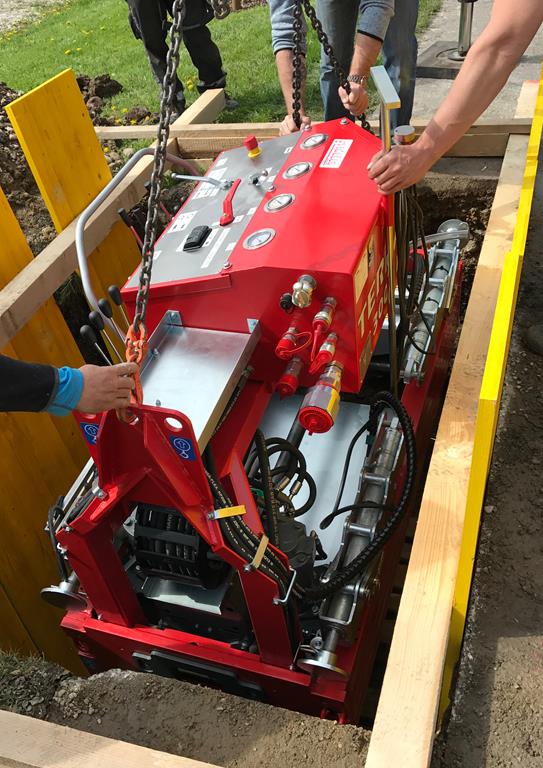

  1. Se puede iniciar desde la superficie o desde pozos con una longitud de 2,00 m (10 pies) sólo 2,0 m (10 pies) de largo y 0,90 m (3 pies) de ancho. Idealmente adecuado para espacios estrechos.
  2. 2 circuitos separados para empuje y rotación

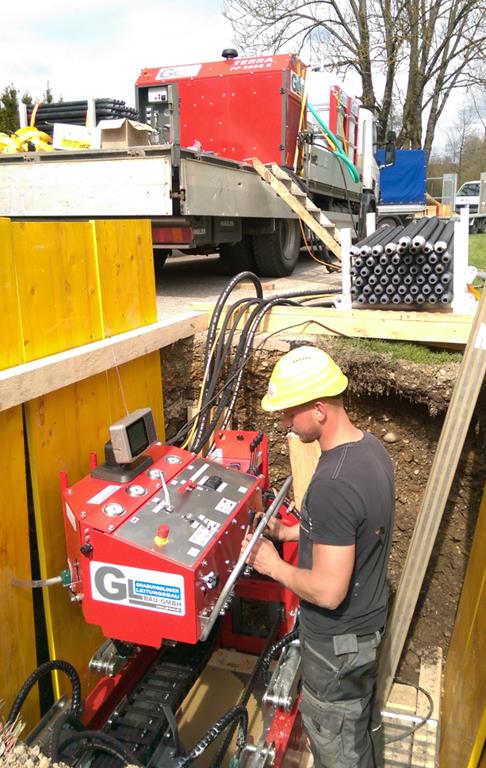

  3. con ADBS (sistema automático de cabezal de perforación )
  4. “manejo hidraulico de-cadena” (la más alta tasa de eficiencia, bajo desgaste, alta resistencia a la suciedad)
  5. sistema de rompimiento hidráulico.
  6. Compensación automática de longitud de las barras de perforación durante el (des-) atornillado.
  7. Marcha ràpida para un ràpido cambio de barra de perforación
  8. 4 cilindros hidráulicos de apoyo, que pueden ser accionados por separado
  9. los nueva tubería puede ser introducida en el pozo porque el sistema de roscado se puede mover hacia atrás.

Información general
Información general


Video


Video
Video

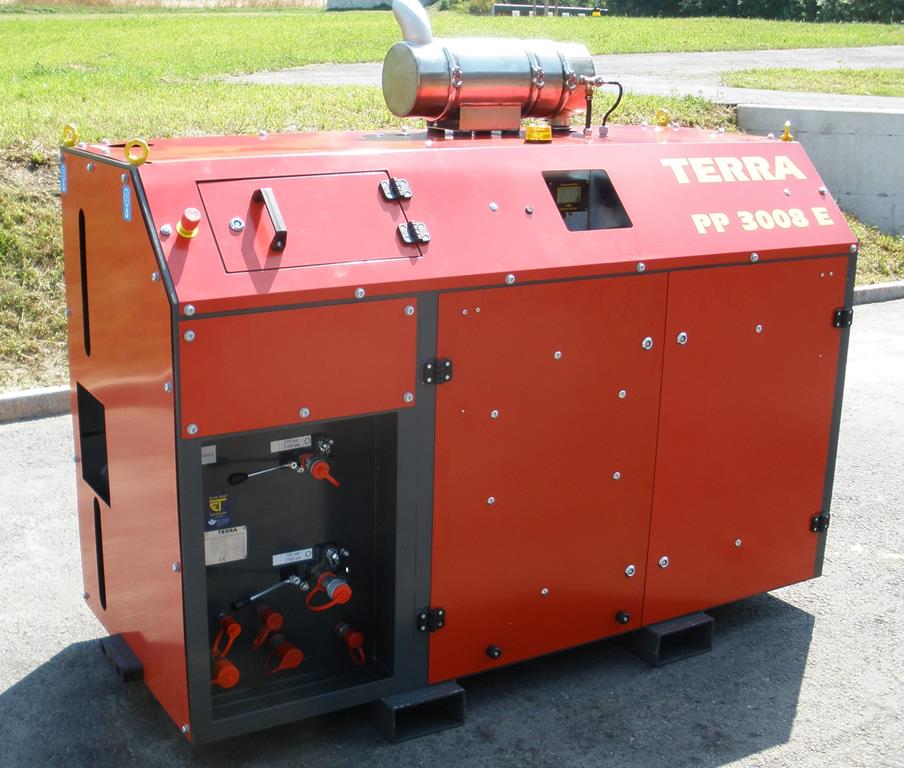

Perkins-Aggregat

    The PERKINS Powered 3008 E drives the pit frame and the mixing+pumping station. As an option, it can be equipped with a Diesel particulate filter (DPF), which fulfils the strictest anti-pollution norms.

Perkins-Aggregat
Perkins-Aggregat




Datos técnicos

Datos técnicos

*   Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
8 to (80 kN)
17'600 ft.lbs (9 US tons)
Fuerza de perforación
8 to (80 kN)
17'600 ft.lbs (9 US tons)
Potencia motriz
55 kW (75 PS)
55 kW (75 HP)
Par, nivel 1
3'000 Nm
1'920 ft.lbs
No. revoluciones varillas, nivel 1
135 U/min @ 2000 Nm
135 rpm
No. revoluciones varillas, nivel 2
90 U/min @ 3000 Nm
90 rpm
Volumen de enjuague
95 l/min
26 gpm
Presín máx. de enjuague
70 bar
1000 psi
drilling speed - quick gear
17.5 m/min
53 ft/min
drilling speed - at full load
8 m/min
20 ft/min
Perforación piloto
ø 60 - 100 mm
Ø 2.4" - 4"
Diámetro de ensanche máximo
ø 420 mm
ø 16.5"
Largo máximo de perforación*
150 m
500 ft
Largo de varillas
1.0 m
3.3 ft
Diámetro de varillas
ø 57 / 54 mm
ø 2.25 / 2.12 "
Radio de flexión tubería a colocarse**
24 m
80 ft
Medidas de la cureña largo x ancho x alto
2.0 x 0.90 x 1.25 m
6.6 x 3.0 x 4.1 ft
Medidas Agregado Hydráulico largo x ancho x alto Agregado
1.95 x 0.94 x 1.70 m
6.5 x 3.1 x 5.78 ft
Medidas Mezclado y bombeo hydráulico largo x ancho x alto
1.45 x 0.75 x 1.0 m
4.8 x 2.5 x 3.3 ft
Peso de la cureña
1'300 kg
2'860 lbs
Peso Agregado Hydráulico
1030 kg
2260 lbs
Peso Mezclado y bombeo hydráulico
205 kg
451 lbs
