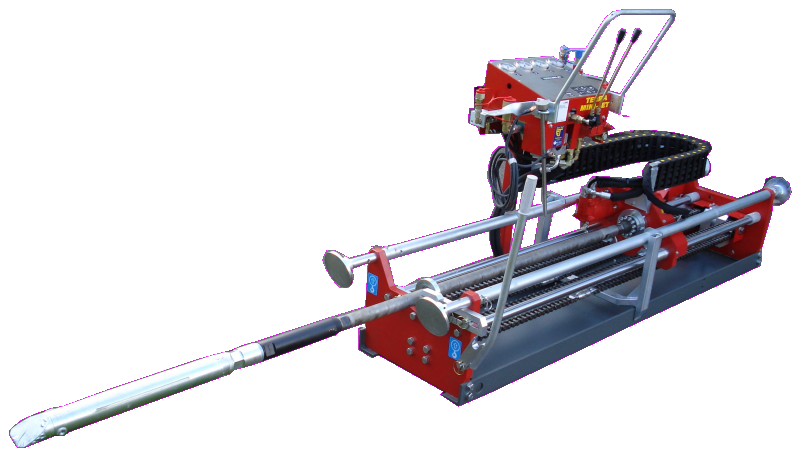

TERRA MINI-JET MJLV 1600

Clase HDD: 4 - 6 toneladas, máquina de lanzamiento en zanja

Información general

  1. Fuerza de perforación y tracción 6 t
  2. Largo máximo de perforación 120 m
  3. Canales de perforación hasta Ø 300 mm (dependiendo del subsuelo)
  4. Largo varillas de perforación 1.5 m
  5. Radio de flexión de la tubería a colocares 25 m
  6. Alto rendimiento gracias al nuevo accionamiento por cadena doble para el avance (sin pérdidas de arranque
  7. ADBS de serie. Adaptación automática de la velocidad de trabajo a las características del subsuelo.
  8. Medidas ideales para la fosa de inicio: largo 2.55 m, ancho 1.30 m, profundidad 0.30 m más que el eje de perforación
  9. Inicio en la superficie posible (con accesorios especiales)

Información general
Información general

Option: rubber crawler

    With the optional rubber crawler your MINI-JETLV can be used like a small HDD drill rig. The rubber crawler has its own petrol engine HONDA GX 390 (10 kW, 13 PS). With the standing plate form for the driver the HDD drill rig is stabilised. With the integrated cylinder the entry angle can easily be adjusted.
  1. dimensions L x W x H (MJLV 1400 with rubber crawler): 3.60 x 0.86 x 1.75 m / 11.9 x 2.85 x 5.8 ft
  2. weight (MJLV 1400 with rubber crawler): 1’000 kg (2’200 lbs)

Option: rubber crawler
Option: rubber crawler

Módulo mezclador

  1. Con tanque de 1.100 litros separado
  2. Para Bentonita o Ejactomer (líquido lubrificante)
  3. Con apoyo/soporte para 2 bolsas de bentonita à 25 kg
  4. La Bentonita se puede volcar directamente al embudo
  5. Bomba mezcladora con 800 l/min
  6. Inyector según el principio de baja presión
  7. 1.100 litros de líquido de lavar, se prepara en solo 4 min. con Bentonita
  8. Bomba de líquido de lavar de alta presión de FMC
  9. Volúmen de lavar máximo: 38 l/min.
  10. Presión de lavar máxima : 55 bar

Módulo mezclador
Módulo mezclador

Agregado de Diesel

  1. Motor a Diesel HATZ con 3 cylindros con 42 kW (57 PS)
  2. Motor a Diesel con 2.050 R/min
  3. Supersilencioso
  4. Bajo consumo de Diesel
  5. Con 2 circulaciones hydráulicas independientes
    70 l/min con 205 bar para la cureña de fosa
    28 l/min con 125 bar para la estación mezcladora-bombeo
  6. Caja de/para documentación
  7. Refrigerador de aceite grande con 14 kW Potencia de refrigeración, lo que también permite su uso en zonas tropicales y desérticas
  8. De facil mantenimiento
  9. Influencia ambiental y social positiva, debido al motor supersilencioso
  10. Salida de 12 Voltios con 5 A (60 W)

Agregado de Diesel
Agregado de Diesel



Datos técnicos

Datos técnicos

*   Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
6 t (60 kN)
13'200 lbs (6.6 US tons)
Fuerza de perforación
6 t (60 kN)
13'200 lbs (6.6 US tons)
Potencia motriz
42 kW (57 PS)
42 kW (57 HP)
Par
1600 Nm
1200 ft.lbs
No. revoluciones varillas, nivel 1
150 U/min
150 rpm
No. revoluciones varillas, nivel 2
-
-
Volumen de enjuague
52 l/min
13 gpm
Presín máx. de enjuague
70 bar
1000 psi
Perforación piloto
ø 55 mm
ø 2"
Diámetro de ensanche máximo
ø 300 mm
ø 12"
Largo máximo de perforación*
120 m
400 ft
Largo de varillas
1.5 m
5 ft
Diámetro de varillas
ø 45 mm
ø 1.8"
Radio de flexión tubería a colocarse**
25 m
80 ft
Medidas de la cureña largo x ancho x alto
2.30 x 0.60 x 1.15 m
7.6 x 2.0 x 3.8 ft
Peso de la cureña
ca. 430 kg
950 lbs

Sus beneficios

Power and speed:

Most powerful HDD pit launched machine in it's class

Best bending radius:

25 m (50 ft) bending radius, allows very narrow curves

Fluid-Rock drilling with the TERRA-ROCK:

Air hammer for rock drilling available
