Trenchless Technology HDD drilling machines and piercing tools

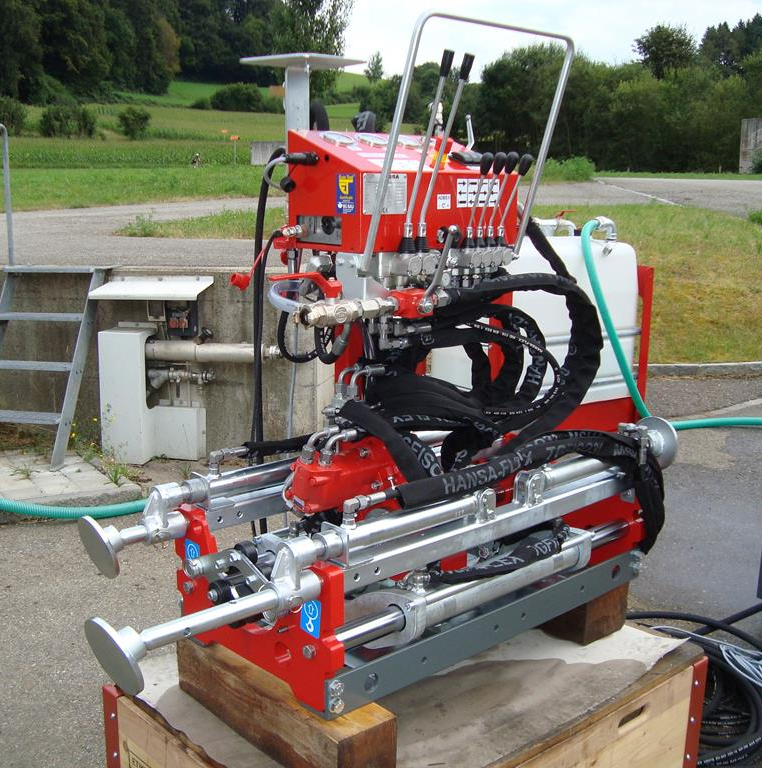

TERRA MINI-JET MJ 1600

Clase HDD: 4 - 6 toneladas, máquina de lanzamiento en zanja

Información general

    El equipo de perforación compacto TERRA MINI-JET MJ 1600 tiene – en comparación con el equipo TERRA MINI-JET MJ 1400 – las siguientes ventajas:

  1. 20 % más momento de giro (1’600 Nm)
  2. 20% más velocidad, también baja carga máxima
  3. 10% más volúmen de lavado (nuevo: 38 lt./min.)
  4. 35% más potencia de mezclador (nuevo: 800 lt./min.)
  5. Agregado de diesel con motor KUBOTA (24 kW, 33 PS), supersilencioso
  6. Estación mezcladora-bombeo hydráulico con un tanque de 1.100 litros
  7. Enjaretado como elemento de seguridad (protección contra impulsos de corriente y protección de basculante)
  8. Alarma de/para impulso de corriente integrado, con Tester (equipo de prueba)
  9. Pértiga de tierra integrada
  10. Control/regulación eléctrica integrada en el mando, para el líquido de lavado
  11. Alimentación de corriente del agregado; por lo tanto no se requiere batería
  12. Conexión de/para 12 Voltios para el monitor de ubicación Guía de varillaje enchufabl
  13. Dispositivo de bloqueo enchufable

Información general
Información general

Agregado de Diesel

  1. Motor a Diesel KUBOTA con 3 cylindros con 24 kW (33 PS)
  2. Motor a Diesel con 2.550 R/min
  3. Supersilencioso
  4. Bajo consumo de Diesel
  5. Con 2 circulaciones hydráulicas independientes
    56 l/min con 175 bar para la cureña de fosa
    28 l/min con 125 bar para la estación mezcladora-bombeo
  6. Caja de/para documentación
  7. Refrigerador de aceite grande con 6.4 kW Potencia de refrigeración, lo que también permite su uso en zonas tropicales y desérticas
  8. De facil mantenimiento
  9. Influencia ambiental y social positiva, debido al motor supersilencioso
  10. Salida de 12 Voltios con 5 A (60 W)

Agregado de Diesel
Agregado de Diesel

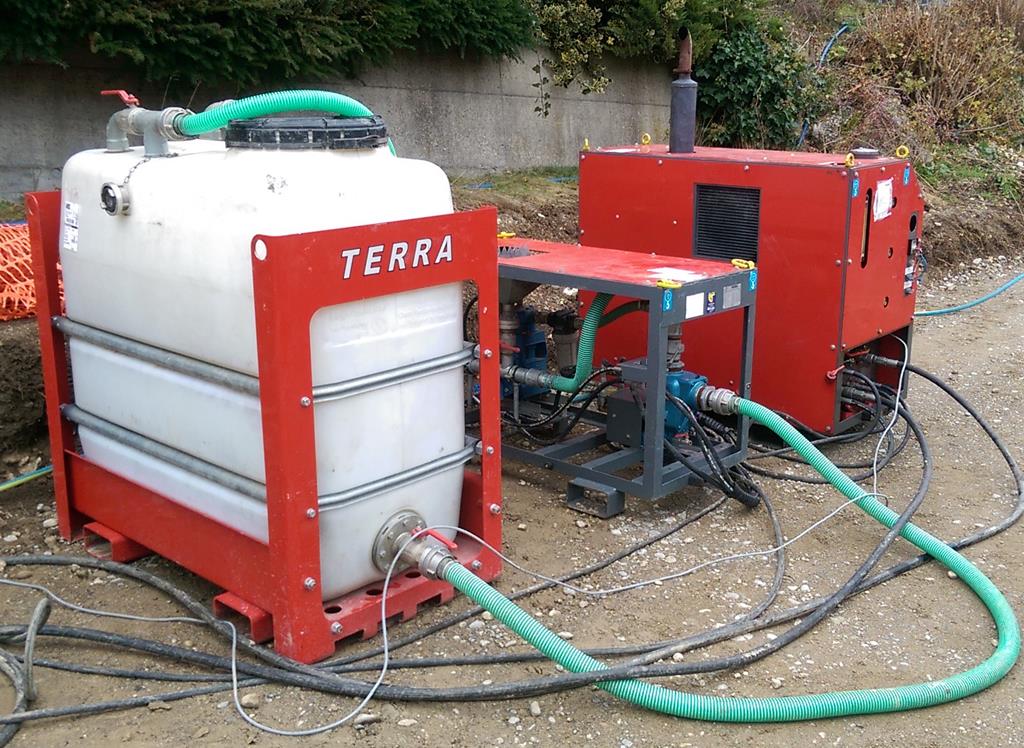

Mezclado y bombeo hydráulico

  1. Con tanque de 1.100 litros separado
  2. Para Bentonita o Ejactomer (líquido lubrificante)
  3. Con apoyo/soporte para 2 bolsas de bentonita à 25 kg
  4. La Bentonita se puede volcar directamente al embudo
  5. Bomba mezcladora con 800 l/min
  6. Inyector según el principio de baja presión
  7. 1.100 litros de líquido de lavar, se prepara en solo 4 min. con Bentonita
  8. Bomba de líquido de lavar de alta presión de FMC
  9. Volúmen de lavar máximo: 38 l/min.
  10. Presión de lavar máxima : 55 bar

Mezclado y bombeo hydráulico
Mezclado y bombeo hydráulico

Surface launch equipment

  1. For surface launch
  2. Entry angle adjustable between 0°- 45°
  3. With two anchoring plates
  4. The anchoring plates are adjustable in every longitudinal position
  5. For TERRA MINI-JET MJ 1400 and MJ 1600
  6. Weight: 132 kg (290 lbs)
  7. Dimensions: L=1.25 m, W=1.18 m (L=50", W=46.5")

Surface launch equipment
Surface launch equipment

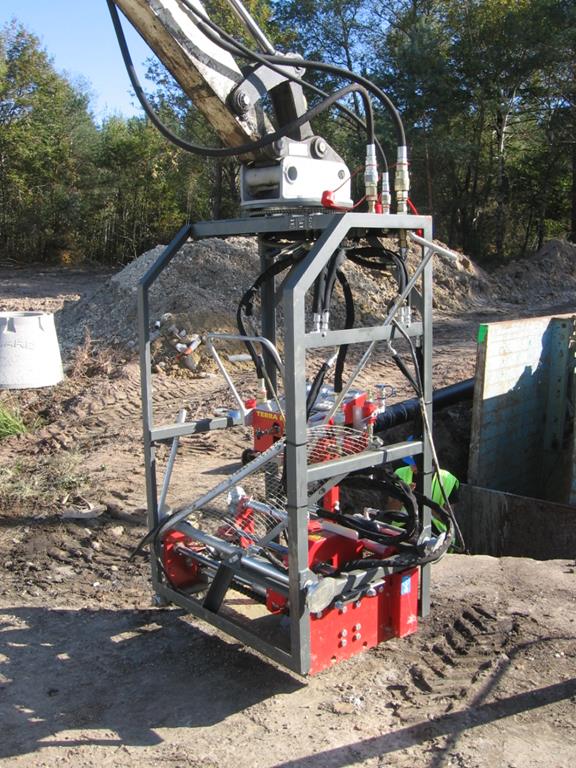

Excavator frame

  1. opcional para todos los modelos de TERRA MINI-JET MJ 1400 and MJ 1600
  2. puede conectarse al brazo de una excavadora o mini excavadora
  3. permite gran velocidad de instalación en el pozo de equipos de HDD
  4. la MINI-JET puede operarse conectada a la hidráulica de la excavadora
  5. el marco para excavadora se desliza sobre la TERRA MINI-JET y se conecta fácilmente
  6. Un sistema hidráulico permite rotarlo 360°
  7. 2 cilindros hidráulicos permiten fijar la posición de la TERRA MINI-JET en el pozo
  8. dimensiones: L x W x H = 1.20 m x 0.71 m x 1.75m
  9. peso: 240 kg (530 lbs)

Excavator frame
Excavator frame



Datos téchnicos

Datos téchnicos

*   Todos los datos dependen de las características del subsuelo.
** Depending on drill rod size
TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de retracción
6 t (60 kN)
13'200 lbs (6.6 US tons)
Fuerza de perforación
6 t (60 kN)
13'200 lbs (6.6 US tons)
Potencia motriz
42 kW (57 PS)
42 kW (57 HP)
Par
1600 Nm
1200 ft.lbs
No. revoluciones varillas, nivel 1
150 U/min
150 rpm
Volumen de enjuague
52 l/min
16 gpm
Presín máx. de enjuague
55 bar
800 psi
Perforación piloto
ø 50 mm
ø 2"
Diámetro de ensanche máximo
ø 300 mm
ø 12"
Largo máximo de perforación*
50 m
165 ft
Largo de varillas
0.5 m
1.65 ft
Diámetro de varillas
ø 30/40 mm
ø 1.2" / 1.6"
Radio de flexión tubería a colocarse**
15 m
50 ft
Medidas de la cureña largo x ancho x alto
1.11 x 0.60 x 1.27 m
3.66 x 2.0 x 3.8 ft
Peso de la cureña
ca. 280 kg
620 lbs

Sus beneficios

Power and speed:

Most powerful HDD pit launched machine in it's class

Double cylinder drive (patented):

Direct ram, 100 % power at the drill rod

Best bending radius:

15 m (50 ft) bending radius, allows very narrow curves

Fluid-Rock drilling with the TERRA-ROCK:

Air hammer for rock drilling available
