TERRA HYDROCRACK HC 600

Barras para Cracking de 60 toneladas

Información general

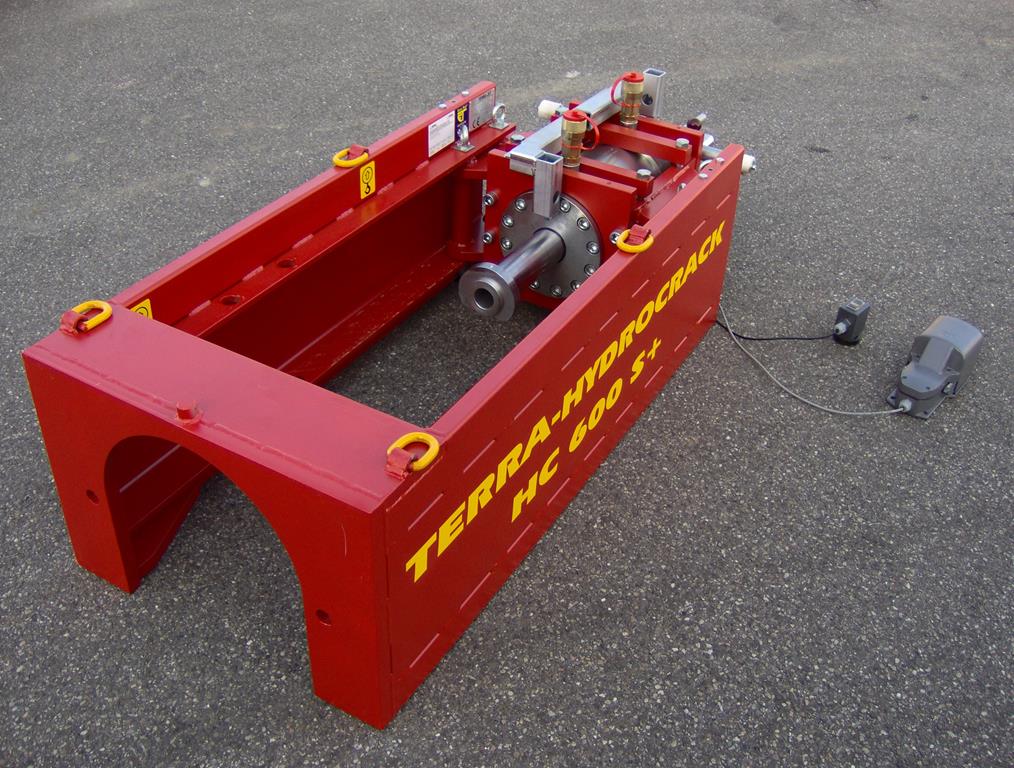

    De venta como versión corta o versión de confort

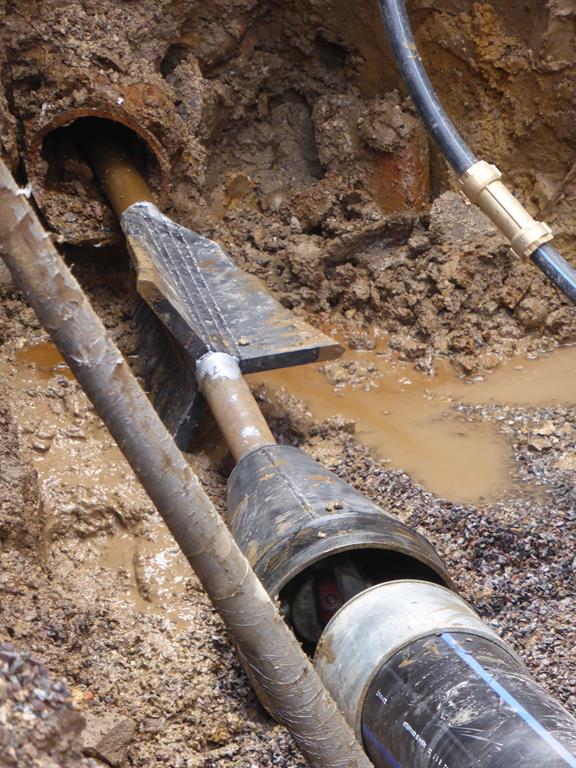

  1. Equipo de quebrantado hidráulico para la renovación de tuberías de gas, aqua potable y aguas servidas. Corte y quebrantado sin problemas de gres plástico, avero, fundición gris o fundición dúctil de ø 80 mm - 300 mm para que luego, se puede proceder a la introducción de nuevas tuberías de PE de alta densidad con diámetros exteriores de hasta 355 mm.
  2. Largo máximo de quebrantado: 120 - 150 m, según diámetro
  3. Fuerza máxima de tracción y empuje: 600 kN (60 to)
  4. Equipo hidráulico de dos niveles con supermarcha (hasta 23 t) y marcha de fuerza (hasta 60 t) para la introducción rápida de las varillas en la tubería antigua y una colocación rápida y segura de la nueva.
  5. Manejo por un solo operador, que está cómodamente sentado.
  6. Las varillas se sacan del depósito debajo del asiento del operador y se colocan sin maniobras complicadas.
  7. Las varillas siguen el trayecto de la tubería antigua sin ningún problema. Ser permiten radios de flexión pequeños.
  8. La tapa superior desmontable permite la inmediata entrada en acción del equipo sin necesidad de otros trabajo de entibación (conforme a las disposiciones de pervención de accidentes suizas UVV).
  9. El equipo se apoya en la tubería a quebrantarse. Por lo tanto, no hay desplazamiento

Información general
Información general


Versión Confortable

    El operador puede sentarse comodamente en el asiento de la TERRA-HYDROCRACK HC 600 C+. Este "Cracking con comodidad" es fácil, rápido y cómodo. El operador se sienta bien protegido dentro de la caja .


    Esta versión confortable requiere un foso de trabajo de 3m de largo y 1 m de ancho. Las barras se pueden tomar fácilmente a partir del surtidor de barras ubicado debajo del asiento del operador. Esto permite una fácil manipulación durante el montaje y desmontaje.

Versión Confortable
Versión Confortable

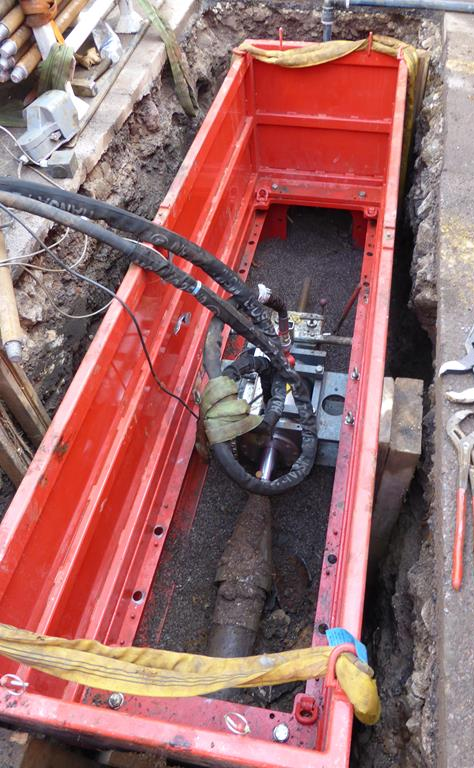

Pipe pulling into the pit

    The new pipes can be easily pulled into the machine and the working pit, because the hydraulic cylinder can be moved to the rear end of the machine (patented). The rod burster must not be moved backwards.

Pipe pulling into the pit
Pipe pulling into the pit

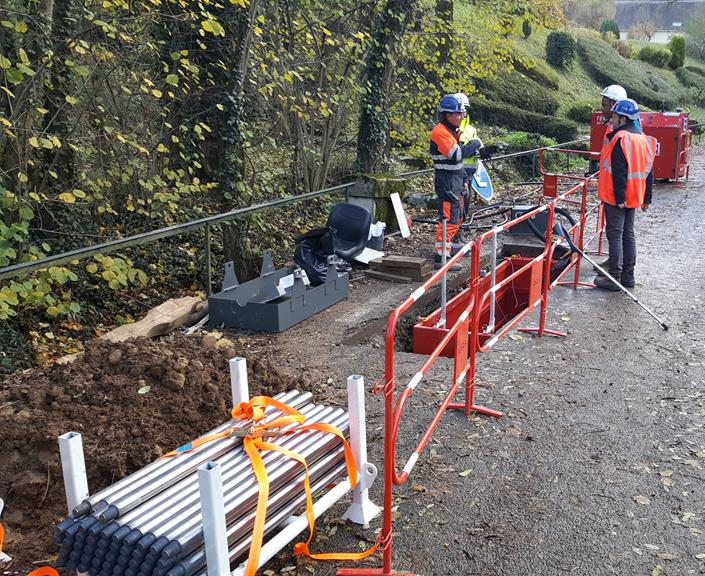

High quality rods

    The rods are easy to handle. They follow the old pipe with a minimum bending radius of 17 m.

High quality rods
High quality rods

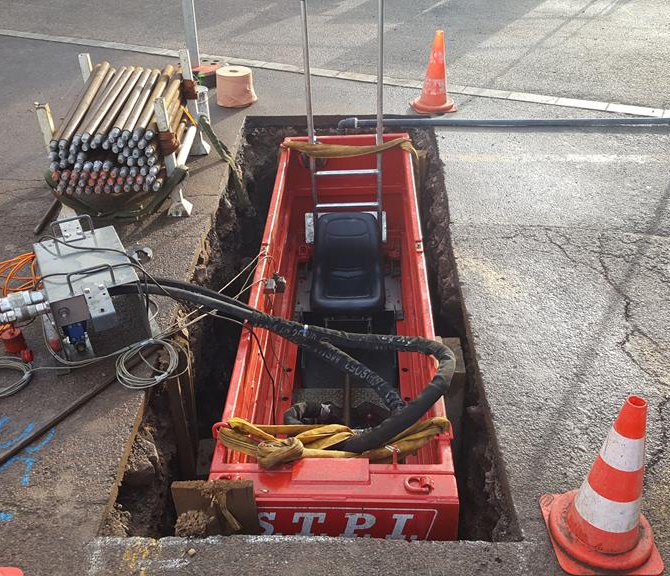

Dismountable trench box

    The adaptable trench box for the comfort version allows a fast and safe operation according to the safety precaution laws. No extra shoring is needed. This saves time and money.

Dismountable trench box
Dismountable trench box

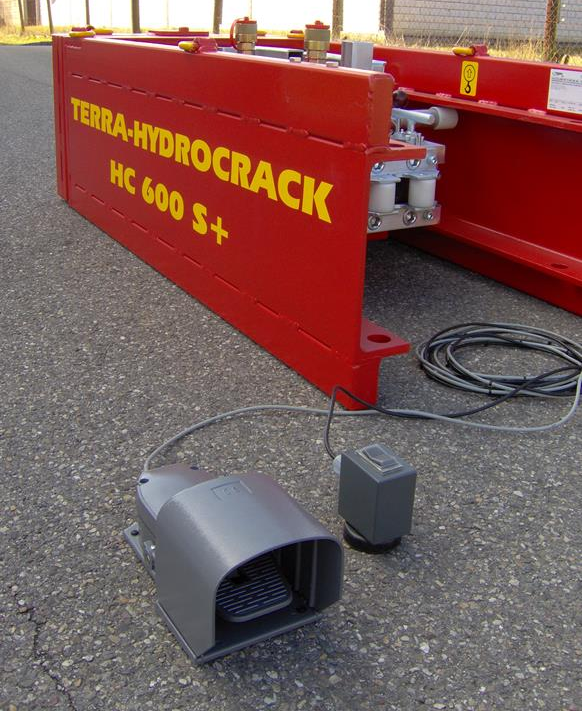

Foot automatic AFC

    The foot automatic AFC allows a one-man operation. This is fast and easy. With the remote control the hydraulic pressure and volume can be adjusted automatically to the required speed.

Foot automatic AFC
Foot automatic AFC

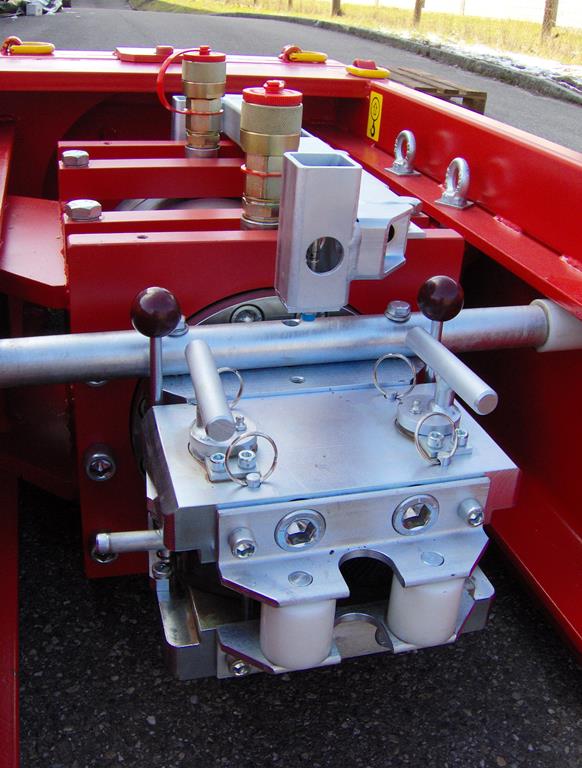

Automatic clamping system

    The automatic clamping system guarantees a secure and reliable contact to the rods. The direction can easily be changed.

Automatic clamping system
Automatic clamping system


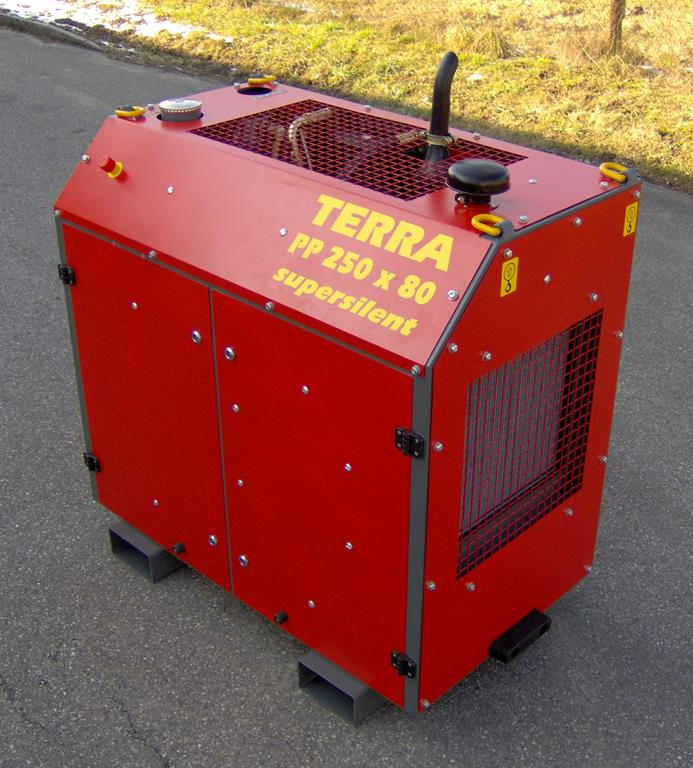

Perkins agregado hidráulico

  1. El agregado hidráulico „inteligente“ PP 250 X 200/60 38 kW (52 PS)
  2. max. presión hidráulica: 250 bar
  3. cantidad max. de aceite hidráulico: 200 l/min

Perkins agregado hidráulico
Perkins agregado hidráulico


Operational Diagram

    Technisches Diagramm




Datos técnicos

Datos técnicos

El eje de perforación está a sólo 0.3 m sobre la superficie

TERRA AG se reserva el derecho de cambios técnicos en cualquier momento.
Fuerza de tracción
60 tons (600 kN)
132.000 lbs/ 66 US tons
Fuerza de tracción
49 PS (36 kW)
49 HP (36 kW)
235 bar
3.400 psi
speed (without rod assembly) Perkins
225 m/h
750 ft/h
Largo varillas
1.0 m
3.3 ft
Diámetro varillas
ø 47 mm
ø 1.85"
Peso por varillas
13 kg
28.6 lbs
Dimensions (power pack)
1.8 x 0.8 x 1.45 m
0.55 x 0.25 x 0.43 ft
Entibación de la fosa (largo x ancho x alto)
3.1 x 0.80 x 1.25 m (with trench box)
9.9 x 2.6 x 4.1 ft (with trench box)
Largo de quebrantado*
150 m
500 ft
Weigth (power pack)
860 kg
1.890 lbs
Peso, sin varillas
1'470 kg
3.250 lbs
